ISO 10644-2014

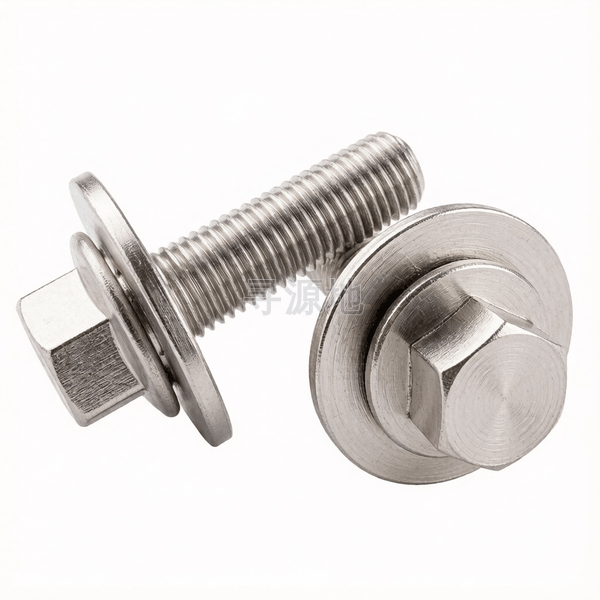

六角头法兰螺栓(U型)和大平垫组合(ISO 15071)
Hexagon bolts with flange-Small series with Types U-Large plain washer assemblies-ISO 15071
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 16674.1 | ISO 10644-2014 | DIN 6921 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| h | max | 1.06 | 1.68 | 2.09 | 2.6 | 3.11 |
| h | min | 0.94 | 1.52 | 1.91 | 2.4 | 2.89 |
| s | 对边宽度 最大值 | 7 | 8 | 10 | 13 | 15 |
| s | 对边宽度 最小值 | 6.78 | 7.78 | 9.78 | 12.73 | 14.73 |
| e | 对角宽 最小值 | 7.59 | 8.71 | 10.95 | 14.26 | 16.5 |
| k | 头部厚度 最大值 | 5.6 | 6.9 | 8.5 | 9.7 | 12.1 |
| dc | 法兰外径 最大值 | 11.4 | 13.6 | 17 | 20.8 | 24.7 |
| d1 | max | 4.67 | 5.62 | 7.55 | 9.52 | 11.27 |
| d1 | min | 4.55 | 5.5 | 7.4 | 9.3 | 11 |
| dc1 | max | 15 | 18 | 24 | 30 | 37 |
| dc1 | min | 14.57 | 17.57 | 23.48 | 29.48 | 36.38 |
该标准（ISO 10644-2014）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级8.8; 10.9 (带防滑花齿/平滑光面)
表面处理规范达克罗(防腐涂层);电镀彩锌;镀蓝白锌;热浸镀锌;黑色电泳
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
汽车发动机底盘连接、农业机械强烈振动节点、光伏安装支架导轨自锁防松装配
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：8.8; 10.9 (带防滑花齿/平滑光面)
对应国际/德标：DIN 6921; ISO 4162; ISO 15071; GB/T 16674.1; GB/T 5789
推荐表面防腐：达克罗(防腐涂层);电镀彩锌;镀蓝白锌;热浸镀锌;黑色电泳
全流程工序步骤：
优质碳素钢/合金钢盘条退火 → 酸洗磷化拔丝 → 多工位成型机冷镦六角头与法兰盘 → 搓丝滚丝 → 可控气氛连续网带炉调质热处理 → 达克罗涂覆烘烤或电镀锌 → 除氢退火 → 螺纹与同轴度全检 → 包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
