国际平台标准档案编号：BJT-ISO-10644-BD3D
现行有效
ISO 10644-2014

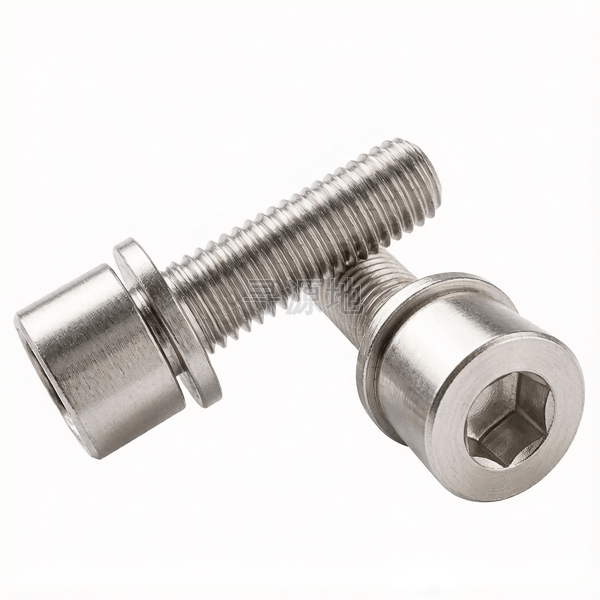

内六角圆柱头螺钉和小平垫圈组合(ISO 4762)
Hexagon socket heads cap screws and small plain washer assemblies-ISO 4762
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 70.1 | ISO 10644-2014 | DIN 912 | ASME B18.3 |
螺纹尺寸 d | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| h | max | 0.65 | 0.65 | 0.65 | 0.85 | 1.06 | 1.68 | 1.68 | 2.09 | 2.09 |
| h | min | 0.55 | 0.55 | 0.55 | 0.75 | 0.94 | 1.52 | 1.52 | 1.91 | 1.91 |
| s | 对边宽度 最大值 | 1.58 | 2.08 | 2.58 | 3.08 | 4.095 | 5.14 | 6.14 | 8.175 | 10.175 |
| s | 对边宽度 最小值 | 1.52 | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 |
| e | 对角宽 最小值 | 1.733 | 2.303 | 2.873 | 3.443 | 4.583 | 5.723 | 6.863 | 9.149 | 11.429 |
| k | 头部厚度 最大值 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| k | 头部厚度 最小值 | 1.86 | 2.36 | 2.86 | 3.82 | 4.82 | 5.7 | 7.64 | 9.64 | 11.57 |
| dk | 头部外径 最大值 | 3.8 | 4.5 | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 |
| dk | 头部外径 最小值 | 3.62 | 4.32 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 |
| dc | 法兰外径 最大值 | 4.5 | 5 | 6 | 8 | 9 | 11 | 15 | 18 | 20 |
| dc | 法兰外径 最小值 | 4.2 | 4.7 | 5.7 | 7.64 | 8.64 | 10.57 | 14.57 | 17.57 | 19.48 |
| t | min | 1 | 1.1 | 1.3 | 2 | 2.5 | 3 | 4 | 5 | 6 |
| d1 | max | 1.85 | 2.35 | 2.85 | 3.72 | 4.67 | 5.62 | 7.55 | 9.52 | 11.27 |
| d1 | min | 1.75 | 2.25 | 2.75 | 3.6 | 4.55 | 5.5 | 7.4 | 9.3 | 11 |
该标准（ISO 10644-2014）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级8.8; 10.9; 12.9; A2-70; A4-80
表面处理规范氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
自动化工装夹具、五金冲压模具、机床主轴箱体、高精度液压泵阀深沉孔安装
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：8.8; 10.9; 12.9; A2-70; A4-80
对应国际/德标：DIN 912; ISO 4762; ASME B18.3; GB/T 70.1
推荐表面防腐：氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
全流程工序步骤：
SCM435/40Cr合金线材 → 球化退火 → 酸洗磷化 → 精拉拔 → 多工位冷镦切断成型圆柱头与六角孔 → 滚丝搓牙 → 连续网带式保护气氛调质淬火回火 → 表面发黑或达克罗防腐 → 除氢防脆 → 全自动影像筛选机检测 → 定重装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
