国际平台标准档案编号：BJT-ISO-10644-BAB8
现行有效
ISO 10644-2014

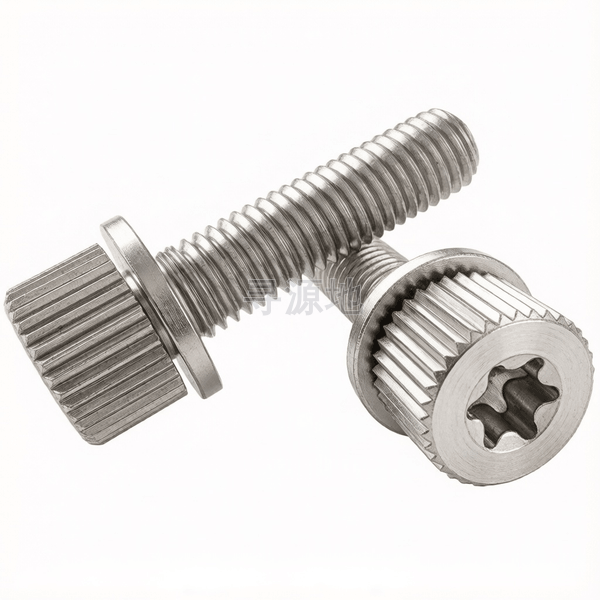

滚花梅花槽圆柱头螺钉和平垫组合(ISO 14579)
Knurled cheese head screws with hexalobular slot and plain washer assemblies-ISO 14579
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 10644-2014 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| h | max | 0.65 | 0.65 | 0.65 | 0.85 | 1.06 | 1.68 | 1.68 | 2.09 | 2.6 |
| h | min | 0.55 | 0.55 | 0.55 | 0.75 | 0.94 | 1.52 | 1.52 | 1.91 | 2.4 |
| e | 对角宽度 | 1.75 | 2.4 | 2.8 | 3.95 | 4.5 | 5.6 | 7.95 | 8.95 | 11.35 |
| k | 头部厚度 最大值 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| k | 头部厚度 最小值 | 1.86 | 2.36 | 2.86 | 3.82 | 4.82 | 5.7 | 7.64 | 9.64 | 11.57 |
| dk | 头部外径 最大值 | 3.98 | 4.68 | 5.68 | 7.22 | 8.72 | 10.22 | 13.27 | 16.27 | 18.27 |
| dk | 头部外径 最小值 | 3.62 | 4.32 | 5.32 | 6.78 | 8.28 | 9.78 | 12.73 | 15.73 | 17.73 |
| dc | 法兰外径 最大值 | 5 | 6 | 7 | 9 | 10 | 12 | 16 | 20 | 24 |
| dc | 法兰外径 最小值 | 4.7 | 5.7 | 6.64 | 8.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 |
| t | max | 0.84 | 1.04 | 1.27 | 1.8 | 2.03 | 2.42 | 3.31 | 4.02 | 5.21 |
| t | min | 0.71 | 0.91 | 1.01 | 1.42 | 1.65 | 2.02 | 2.92 | 3.62 | 4.82 |
| d1 | max | 1.85 | 2.35 | 2.85 | 3.72 | 4.67 | 5.62 | 7.55 | 9.52 | 11.27 |
| d1 | min | 1.75 | 2.25 | 2.75 | 3.6 | 4.55 | 5.5 | 7.4 | 9.3 | 11 |
| No. | 参数值 | — | — | — | — | — | — | — | — | — |
该标准（ISO 10644-2014）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
