国际平台标准档案编号：BJT-ISO-10642-91D7
已被 ISO 10642-2012 替代
替代新版：ISO 10642-2012→
ISO 10642-2008

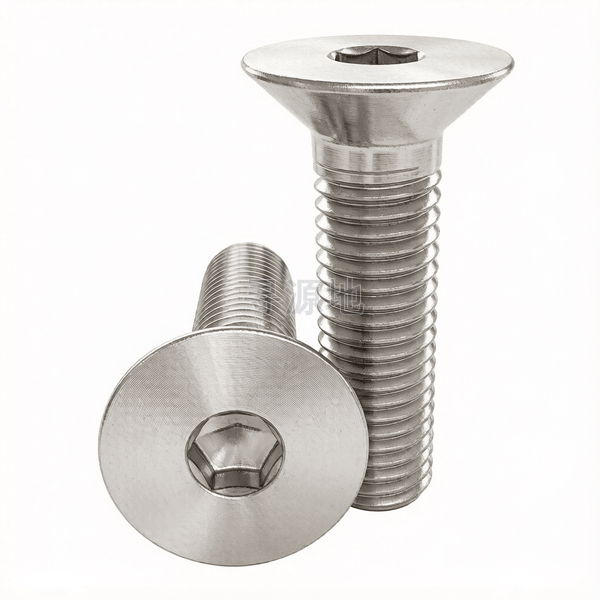

内六角沉头螺钉
Hexagon socket countersunk head screws
本标准已废止，现行替代版本为：ISO 10642-2012
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 70.3 | ISO 10642-2008 | DIN 7991 | ASME B18.3 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| s | 对边宽度 最大值 | 2.08 | 2.58 | 3.08 | 4.095 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 |
| s | 对边宽度 最小值 | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 |
| e | 对角宽 最小值 | 2.303 | 2.873 | 3.443 | 4.583 | 5.723 | 6.863 | 9.149 | 11.429 | 11.429 | 13.716 |
| k | 头部厚度 最大值 | 1.86 | 2.48 | 3.1 | 3.72 | 4.96 | 6.2 | 7.44 | 8.4 | 8.8 | 10.16 |
| dk | 头部外径 最大值 | 6.72 | 8.96 | 11.2 | 13.44 | 17.92 | 22.4 | 26.88 | 30.8 | 33.6 | 40.32 |
| dk | 头部外径 最小值 | 5.54 | 7.53 | 9.43 | 11.34 | 15.24 | 19.22 | 23.12 | 26.52 | 29.01 | 36.05 |
| t | min | 1.1 | 1.5 | 1.9 | 2.2 | 3 | 3.6 | 4.3 | 4.5 | 4.8 | 5.6 |
该标准（ISO 10642-2008）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级10.9; 12.9; A2-70
表面处理规范氧化发黑浸油;达克罗涂覆;镀锌钝化;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
机床导轨滑块表面齐平安装、机械运动部件沉孔紧固、防磕碰防干涉装配结构
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：10.9; 12.9; A2-70
对应国际/德标：DIN 7991; ISO 10642; ASME B18.3; GB/T 70.3
推荐表面防腐：氧化发黑浸油;达克罗涂覆;镀锌钝化;本色钝化
全流程工序步骤：
合金钢盘圆球化退火 → 冷拔 → 多工位冷镦成型锥形沉头与内六角孔 → 精密滚丝 → 保护气氛调质热处理 → 表面发黑涂防锈油或电镀 → 除氢烘烤 → 光学全检锥面与螺纹公差 → 装盒入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
