国际平台标准档案编号：BJT-ISO-10513-1B28
已被 ISO 10513-2017 替代
替代新版：ISO 10513-2017→
ISO 10513-1997

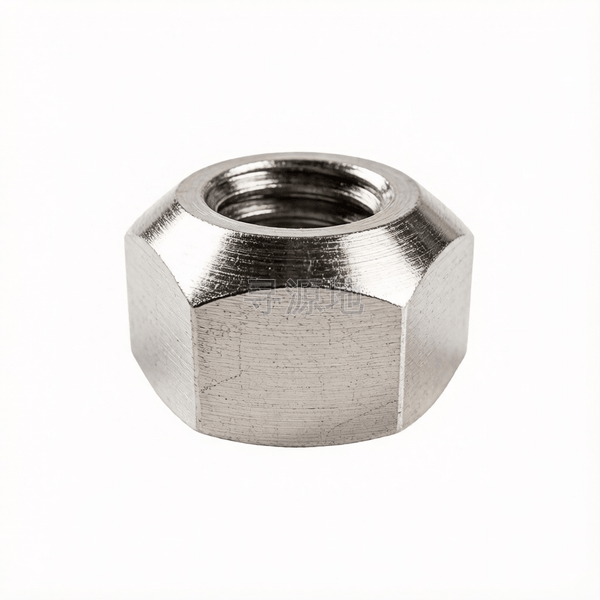

2型全金属细牙六角锁紧螺母 8级、10级、12级
Prevailing torque type all-metal hexagon nuts,style 2, with metric fine pitch thread—Property classes 8,10 and 12
本标准已废止，现行替代版本为：ISO 10513-2017
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 889.1 | ISO 10513-1997 | DIN 985 |
螺纹尺寸 d | M8 | M10 | M12 | M14 | M16 | M20 | M24 | M30 | M36 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1 | — | — | — | — | 1.5 | 2 | 2 | 3 |
| s | 对边宽度 最大值 | 13 | 16 | 18 | 21 | 24 | 30 | 36 | 46 | 55 |
| s | 对边宽度 最小值 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 29.16 | 35 | 45 | 53.8 |
| e | 对角宽 最小值 | 14.38 | 17.77 | 20.03 | 23.36 | 26.75 | 32.95 | 39.55 | 50.85 | 60.79 |
| k | 头部厚度 最大值 | 8 | 10 | 12 | 14.1 | 16.4 | 20.3 | 23.9 | 30 | 36 |
| k | 头部厚度 最小值 | 7.14 | 8.94 | 11.57 | 13.4 | 15.7 | 19 | 22.6 | 27.3 | 33.1 |
该标准（ISO 10513-1997）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 / B级 (6H)
推荐性能等级8级; 10级; A2-70
表面处理规范镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
轨道车辆振动连接、航空与汽车转向节轴头、农机交变载荷关节防自发松脱
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6H)
常用材料与性能等级：8级; 10级; A2-70
对应国际/德标：GB/T 889.1; GB/T 6184; DIN 985; DIN 980; ISO 7040
推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)
全流程工序步骤：
优质碳钢盘条退火 → 冷拔拔丝 → 多工位冷镦六角主体 → 冲孔攻牙 → 调质热处理 → 表面电镀锌 → 全自动锁紧螺母装嵌机嵌入尼龙止退圈并滚压包边/或顶端冲压收口微变形 → 防松力矩测试 → 装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
