ISO 10510-S3-1999

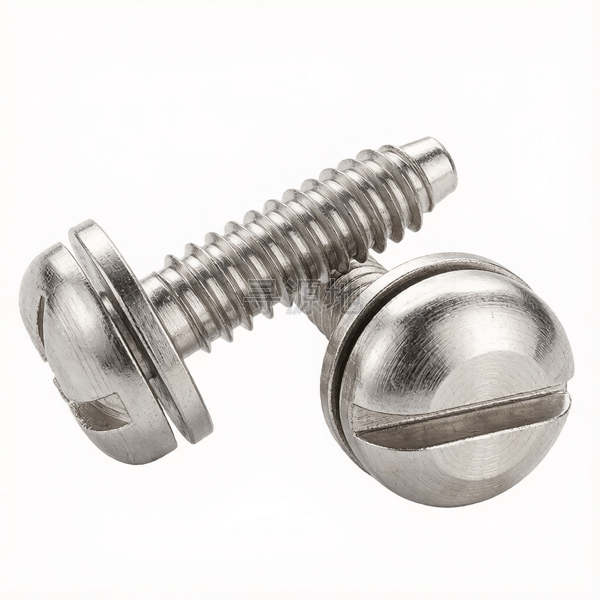

开槽盘头自攻螺钉和平垫组合F型

Slotted pan head tapping screws and plain washer assemblies-type F

本标准已废止，现行替代版本为：ISO 10510-S3-2011

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 845~847	ISO 10510-S3-1999	DIN 7981	ASME B18.6.4

螺纹尺寸 d		ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	螺距	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
h	max	1.06	1.06	1.06	1.06	1.06	1.68	1.68	1.68	2.09
h	min	0.94	0.94	0.94	0.94	0.94	1.52	1.52	1.52	1.91
k	头部厚度最大值	1.3	1.8	2.1	2.4	3	3.2	3.6	4.8	6
k	头部厚度最小值	1.1	1.6	1.9	2.2	2.7	2.9	3.3	4.5	5.7
dk	头部外径最大值	4	5.6	7	8	9.5	11	12	16	20
dk	头部外径最小值	3.7	5.3	6.6	7.6	9.1	10.6	11.6	15.6	19.5
dc	法兰外径最大值	5	7	8	9	10	12	14	16	20
dc	法兰外径最小值	4.82	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48
t	min	0.5	0.7	0.8	1	1.2	1.3	1.4	1.9	2.4
d1	max	2	2.6	3.1	3.67	4.12	4.82	5.52	7.3	8.95
d1	min	1.9	2.5	3	3.55	4	4.7	5.4	7.15	8.8
n	max	0.7	1	1.2	1.51	1.51	1.91	1.91	2.31	2.81
n	min	0.56	0.86	1.06	1.26	1.26	1.66	1.66	2.06	2.56

该标准（ISO 10510-S3-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (成型自攻级)

推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304

表面处理规范镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：83

所属工业领域：建筑装修/家具

核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装

主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件

典型应用节点：

白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定

产品等级（精度）：A级 (成型自攻级)

常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304

对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847

推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗

全流程工序步骤：

优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
