ISO 10510-2016

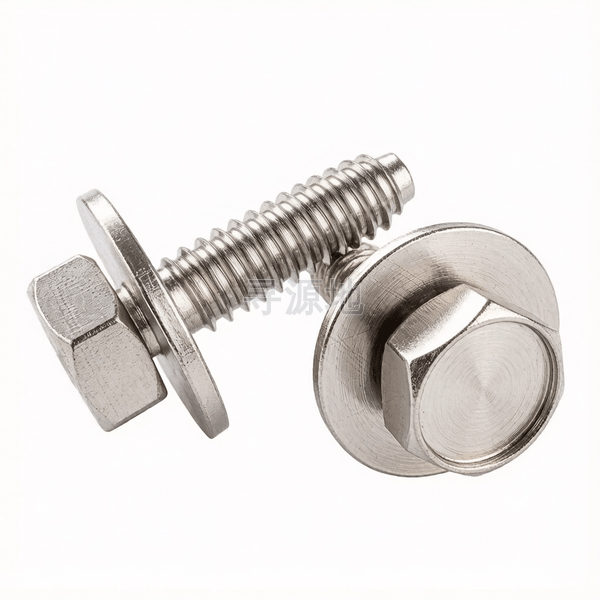

六角头自攻螺钉和大平垫圈组合F型
Hexagon head tapping screw and large plain washer assemblies-type F
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 845~847 | ISO 10510-2016 | DIN 7981 | ASME B18.6.4 |
螺纹尺寸 d | ST2.2 | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | ST8 | ST9.5 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 | 2.1 | 2.1 |
| h | max | 1.06 | 1.06 | 1.06 | 1.06 | 1.68 | 1.68 | 1.68 | 2.09 | 2.59 |
| h | min | 0.94 | 0.94 | 0.94 | 0.94 | 1.52 | 1.52 | 1.52 | 1.91 | 2.41 |
| s | 对边宽度 最大值 | 3.2 | 5 | 5.5 | 7 | 8 | 8 | 10 | 13 | 16 |
| s | 对边宽度 最小值 | 3.02 | 4.82 | 5.32 | 6.78 | 7.78 | 7.78 | 9.78 | 12.73 | 15.73 |
| e | 对角宽 最小值 | 3.38 | 5.4 | 5.96 | 7.59 | 8.71 | 8.71 | 10.95 | 14.26 | 17.62 |
| k | 头部厚度 最大值 | 1.6 | 2.3 | 2.6 | 3 | 3.8 | 4.1 | 4.7 | 6 | 7.5 |
| k | 头部厚度 最小值 | 1.3 | 2 | 2.3 | 2.6 | 3.3 | 3.6 | 4.1 | 5.2 | 6.5 |
| dc | 法兰外径 最大值 | 7 | 9 | 11 | 12 | 15 | 15 | 18 | 24 | 30 |
| dc | 法兰外径 最小值 | 6.64 | 8.64 | 10.57 | 11.57 | 14.57 | 14.57 | 17.57 | 23.48 | 29.48 |
| d1 | max | 2 | 2.6 | 3.1 | 3.67 | 4.12 | 4.82 | 5.52 | 7.3 | 8.95 |
| d1 | min | 1.9 | 2.5 | 3 | 3.55 | 4 | 4.7 | 5.4 | 7.15 | 8.8 |
该标准（ISO 10510-2016）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (成型自攻级)
推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
表面处理规范镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修/家具
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定
生产制造工艺与质量控制
产品等级（精度）：A级 (成型自攻级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847
推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
全流程工序步骤：
优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
