印标平台标准档案编号：BJT-IS-IS-7483-5E6C
现行有效
IS 7483-1985

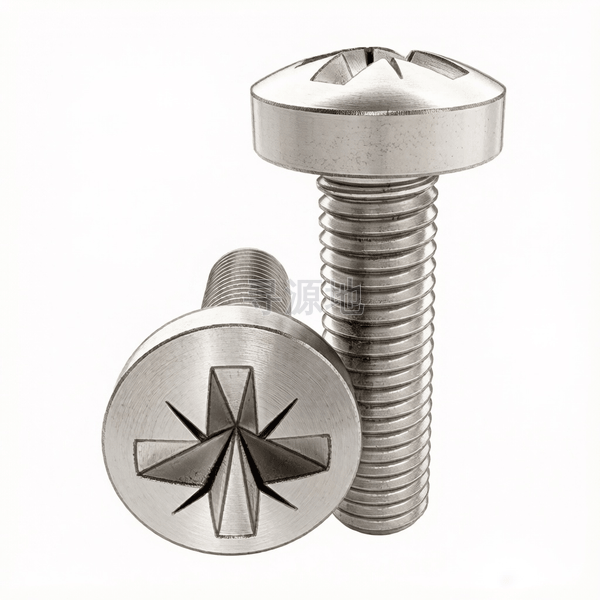

米字槽球面圆柱头螺钉(Z型槽)
Cross recessed raised cheese head screws-Type Z
| 国标 GB | 国际 ISO | 德标 DIN | 印标 IS |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | IS 7483-1985 |
螺纹尺寸 d | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| h | max | 1.42 | 1.72 | 2.12 | 2.52 | 2.82 | 3.25 | 3.95 | 4.75 | 6.15 | 7.68 |
| h | min | 1.18 | 1.48 | 1.88 | 2.28 | 2.58 | 2.95 | 3.65 | 4.45 | 5.85 | 7.32 |
| k | 头部厚度 | 0.8 | 1.1 | 1.3 | 1.6 | 1.9 | 2 | 2.5 | 3 | 3.7 | 4.8 |
| dk | 头部外径 最大值 | 3.2 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
| dk | 头部外径 最小值 | 2.9 | 3.7 | 4.7 | 5.7 | 6.64 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 |
| r | 过渡圆角 最大值 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 |
| da | 过渡圆径 最大值 | 2.1 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 |
| t | max | 1.17 | 1.35 | 1.52 | 1.93 | 2.11 | 2.36 | 3.1 | 3.48 | 4.52 | 5.69 |
| t | min | 0.92 | 1.1 | 1.27 | 1.68 | 1.65 | 1.9 | 2.64 | 3.02 | 4.06 | 5.23 |
| M | 参数值 | 1.8 | 2.4 | 2.6 | 3 | 4 | 4.3 | 5 | 6.7 | 8.8 | 9.9 |
| No. | 参数值 | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
该标准（IS 7483-1985）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
