印标平台标准档案编号：BJT-IS-IS-2388-2798
现行有效
IS 2388-1971

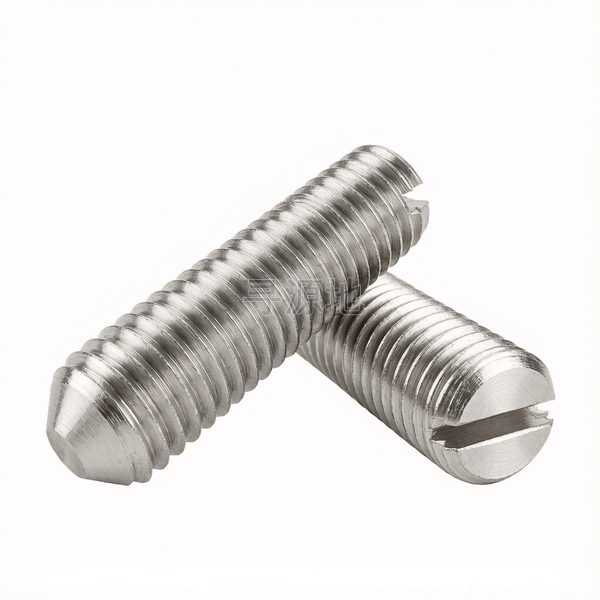

开槽锥端紧定螺钉
Slotted set screws with cone point
| 国标 GB | 国际 ISO | 德标 DIN | 印标 IS |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | IS 2388-1971 |
螺纹尺寸 d | M1 | M1.2 | M1.4 | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.25 | 0.25 | 0.3 | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| t | max | 0.52 | 0.52 | 0.63 | 0.74 | 0.84 | 0.95 | 1.05 | 1.21 | 1.42 | 1.63 | 2 | 2.5 | 3 | 3.6 |
| t | min | 0.4 | 0.4 | 0.48 | 0.56 | 0.64 | 0.72 | 0.8 | 0.96 | 1.12 | 1.28 | 1.6 | 2 | 2.4 | 2.8 |
| dz | max | 0.1 | 0.12 | 0.14 | 0.16 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 | 0.5 | 1.5 | 2 | 2.5 | 3 |
| n | max | 0.4 | 0.4 | 0.4 | 0.45 | 0.45 | 0.6 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.51 | 1.91 | 2.31 |
| n | min | 0.26 | 0.26 | 0.26 | 0.31 | 0.31 | 0.46 | 0.46 | 0.56 | 0.66 | 0.86 | 1.06 | 1.26 | 1.66 | 2.06 |
该标准（IS 2388-1971）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
