美标平台标准档案编号：BJT-IFI-IFI-B1112-1-F951
现行有效
IFI B1112-1-1995

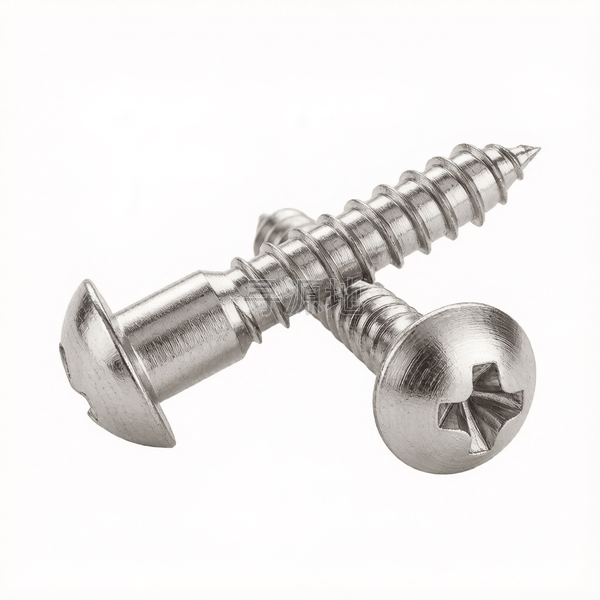

十字槽圆头木螺钉表1
Cross recessed round head wood screws-Table 1
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 99~101 | DIN 7997 | IFI B1112-1-1995 |
螺纹尺寸 d | 2.1 | 2.4 | 2.7 | 3.1 | 3.5 | 3.8 | 4.1 | 4.5 | 4.8 | 5.1 | 5.5 | 5.8 | 6.2 | 6.8 | 7.5 | 8 | 9.5 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1 | 1.1 | 1.2 | 1.3 | 1.4 | 1.6 | 1.8 | 1.9 | 2.1 | 2.2 | 2.4 | 2.6 | 2.7 | 3.1 | 3.3 | 3.3 | 3.8 |
| k | 头部厚度 最大值 | 1.7 | 1.9 | 2.15 | 2.45 | 2.65 | 2.85 | 3.05 | 3.25 | 3.45 | 3.75 | 3.95 | 4.2 | 4.4 | 4.8 | 6.2 | 6.5 | 6.5 |
| k | 头部厚度 最小值 | 1.5 | 1.7 | 1.85 | 2.15 | 2.35 | 2.55 | 2.75 | 2.95 | 3.15 | 3.45 | 3.65 | 3.8 | 4 | 4.4 | 5.8 | 6.1 | 6.1 |
| dk | 头部外径 最大值 | 4.1 | 4.6 | 5.2 | 5.95 | 6.75 | 7.25 | 7.75 | 8.6 | 9.2 | 9.7 | 10.5 | 11.05 | 11.85 | 12.85 | 13.6 | 15.2 | 17.9 |
| dk | 头部外径 最小值 | 3.7 | 4.2 | 4.8 | 5.45 | 6.25 | 6.75 | 7.25 | 8 | 8.6 | 9.1 | 9.9 | 10.35 | 11.15 | 12.15 | 12.8 | 14.4 | 17.1 |
| r | 过渡圆角 最大值 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| t | max | 1.32 | 1.52 | 1.72 | 1.63 | 1.83 | 2.03 | 2.23 | 2.43 | 2.63 | 2.56 | 2.76 | 2.96 | 3.26 | 3.56 | 4.06 | 4.36 | 5.35 |
| t | min | 0.9 | 1.1 | 1.29 | 1.06 | 1.25 | 1.45 | 1.64 | 1.84 | 2.04 | 1.96 | 2.16 | 2.36 | 2.66 | 2.93 | 3.43 | 3.77 | 4.76 |
| ds | max | 2.17 | 2.47 | 2.77 | 3.17 | 3.6 | 3.9 | 4.2 | 4.6 | 4.92 | 5.22 | 5.62 | 5.92 | 6.32 | 6.95 | 7.65 | 8.15 | 9.65 |
| ds | min | 2.03 | 2.33 | 2.63 | 3.03 | 3.4 | 3.7 | 4 | 4.4 | 4.68 | 4.98 | 5.38 | 5.68 | 6.08 | 6.65 | 7.35 | 7.85 | 9.35 |
| M | 参数值 | 2.5 | 2.7 | 2.9 | 3.7 | 3.9 | 4.1 | 4.3 | 4.5 | 4.7 | 5.9 | 6.1 | 6.3 | 6.8 | 6.9 | 8.4 | 8.7 | 8.7 |
| No. | 参数值 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
该标准（IFI B1112-1-1995）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准商用级
推荐性能等级表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢
表面处理规范黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：家具/木工
核心连接场景：家具制造、木制品装配、木结构连接、装修固定
主要功能用途：在木材中自行攻丝，用于木质构件、家具及装修木制品的紧固连接
典型应用节点：
石膏板与轻钢/木龙骨穿透紧固、板式家具与橱柜组装、实木及纤维密度板拼接
生产制造工艺与质量控制
产品等级（精度）：标准商用级
常用材料与性能等级：表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢
对应国际/德标：DIN 7997; DIN 7505; ASME B18.6.1; GB/T 99~101
推荐表面防腐：黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀
全流程工序步骤：
低碳冷镦钢盘圆 → 冷拔拉丝 → 冷镦成型喇叭头十字槽/米字槽 → 高速搓丝机搓制深牙割木螺纹 → 连续式网带炉整体淬火回火 → 表面黑磷化或镀彩锌 → 浸防锈油 → 包装装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
