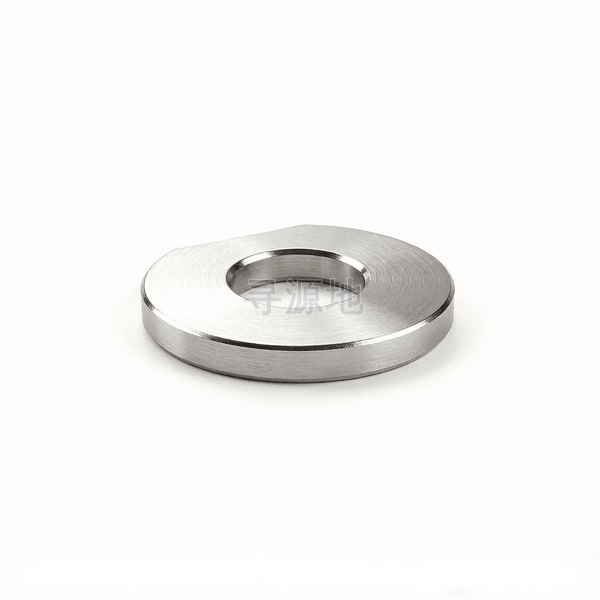

IFI 542-1982

米制淬硬钢圆夹头垫圈

Metric hardened steel round collet washer

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 97.1	ISO 7089	DIN 125A	IFI 542-1982

螺纹尺寸 d		Φ12	Φ14	Φ16	Φ20	Φ22	Φ24	Φ27	Φ30	Φ36	Φ42	Φ48	Φ56	Φ64	Φ72	Φ80	Φ90	Φ100
h	max	4.6	4.6	4.6	4.6	4.6	4.6	4.6	4.6	4.6	7.2	7.2	8.7	8.7	8.7	8.7	8.7	8.7
h	min	3.1	3.1	3.1	3.1	3.4	3.4	3.4	3.4	3.4	4.6	4.6	6.1	6.1	6.1	6.1	6.1	6.1
dc	法兰外径最大值	27	30	34	42	44	50	56	60	72	84	95	107	118	130	142	159	176
dc	法兰外径最小值	25.7	28.7	32.4	40.4	42.4	48.4	54.1	58.1	70.1	81.8	92.8	104.8	115.8	127.5	139.5	156.5	173.5
d	大径最大值	14.4	16.4	18.4	22.5	24.5	26.5	30.5	33.6	39.6	45.6	52.7	62.7	70.7	78.7	86.9	96.9	107.9
d	大径最小值	14	16	18	22	24	26	30	33	39	45	52	62	70	78	86	96	107
a	末端距最小值	10.5	12.2	14	17.5	19.2	21	23.6	26.2	31.5	36.7	42	49	56	63	70	78.7	87.5

该标准（IFI 542-1982）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (d≤36mm); C级 (d>36mm)

推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：83

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大

产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)

常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

全流程工序步骤：

冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
