美标平台标准档案编号：BJT-IFI-IFI-513-5-ADD4
现行有效
IFI 513-5-1982

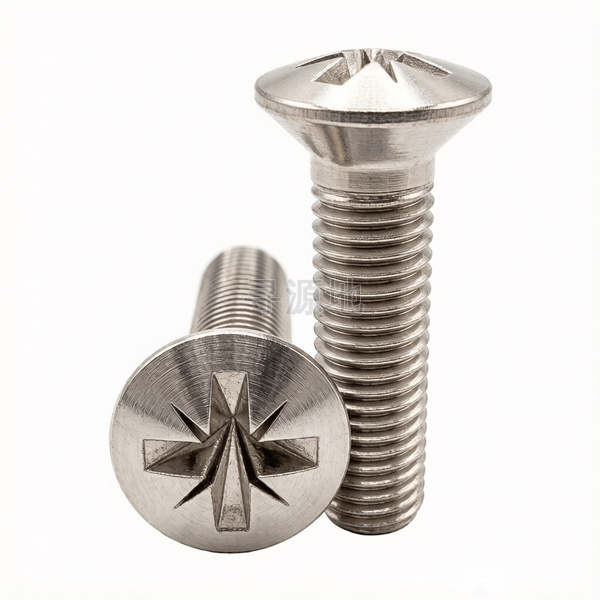

米制米字槽半沉头螺钉 表5
Countersunk flat head screws with type Z cross recess-Table 5
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 819.1 | ISO 7046-1 | DIN 965 | IFI 513-5-1982 |
螺纹尺寸 d | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| k | 头部厚度 最大值 | 1.2 | 1.5 | 1.7 | 2.3 | 2.7 | 2.7 | 3.3 | 4.6 | 5 |
| dk | 头部外径 最大值 | 4.4 | 5.5 | 6.3 | 8.2 | 9.4 | 10.4 | 12.6 | 17.3 | 20 |
| dk | 头部外径 最小值 | 3.5 | 4.4 | 5.2 | 6.9 | 8 | 8.9 | 10.9 | 15.4 | 17.8 |
| t | max | 1.9 | 2.14 | 2.51 | 2.88 | 3.33 | 4 | 4.61 | 6.31 | 7.61 |
| t | min | 1.55 | 1.74 | 2.11 | 2.43 | 2.88 | 3.55 | 4.16 | 5.86 | 7.16 |
| f | 参数值 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 2 | 2.3 |
| M | max | 2.56 | 2.78 | 3.15 | 4.62 | 5.07 | 5.74 | 7.48 | 10.06 | 11.34 |
| M | min | 2.23 | 2.45 | 2.82 | 4.29 | 4.74 | 5.41 | 7.15 | 9.73 | 11.01 |
| N | min | 0.48 | 0.73 | 0.74 | 1.03 | 1.04 | 1.05 | 1.45 | 2.19 | 2.2 |
| No. | 参数值 | 0 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
该标准（IFI 513-5-1982）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
全流程工序步骤：
低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
