IFI 505-3-1999

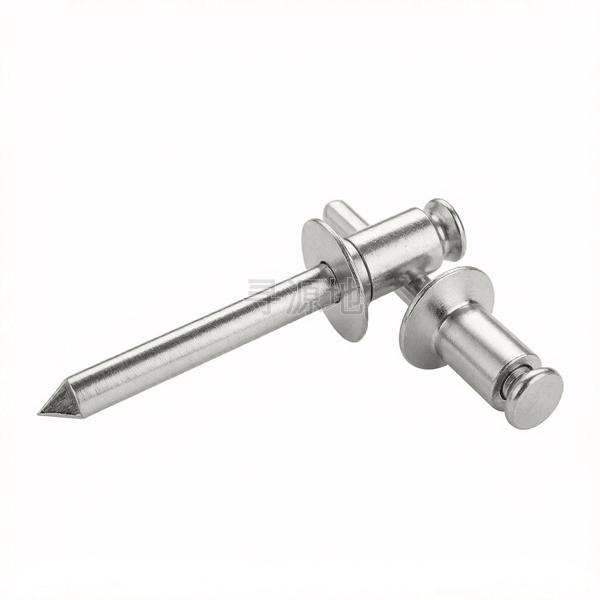

米制100°开口型沉头抽芯铆钉表3

Metric 100° flush head style break mandrel blind rivets-Table 3

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 12618	ISO 15977	DIN 7337	IFI 505-3-1999

螺纹尺寸 d		Φ2.4	Φ3.2	Φ4	Φ4.8	Φ6.3
k	头部厚度最大值	0.99	1.14	1.47	1.85	2.5
dk	头部外径最大值	4.75	5.92	7.47	9.17	12.3
dk	头部外径最小值	4.09	5.26	6.81	8.51	11.6
d	大径最大值	2.44	3.25	4.04	4.85	6.48
d	大径最小值	2.29	3.1	3.89	4.65	6.25
d1	参数值	1.45	1.93	2.41	2.9	3.84
L1	min	25	25	27	27	31
L2	参数值	2.5	3	3.5	4	4.5

该标准（IFI 505-3-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级盲铆成套装配级

推荐性能等级铝合金套/碳钢芯; 全不锈钢; 铜套/铁芯

表面处理规范阳极氧化染色(铝);镀白锌钝化(铁芯);彩色烤漆

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：73

所属工业领域：钣金/汽车/航空

核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳

主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接

典型应用节点：

封闭式汽车车门钣金单面铆接、通风排气风管现场快装、广告标牌与铝门窗固紧

产品等级（精度）：盲铆成套装配级

常用材料与性能等级：铝合金套/碳钢芯; 全不锈钢; 铜套/铁芯

对应国际/德标：GB/T 12618; DIN 7337; ISO 15977

推荐表面防腐：阳极氧化染色(铝);镀白锌钝化(铁芯);彩色烤漆

全流程工序步骤：

铝线拉拔冷镦中空帽套 → 碳钢线材冷镦钉芯球头并压制断裂颈槽 → 套体化学抛光或阳极氧化 → 自动装配机将钉芯穿入中空套身并压口定型 → 抽芯抗拉力剪切力破断试验 → 装盒包装
