IFI 502-12-1982

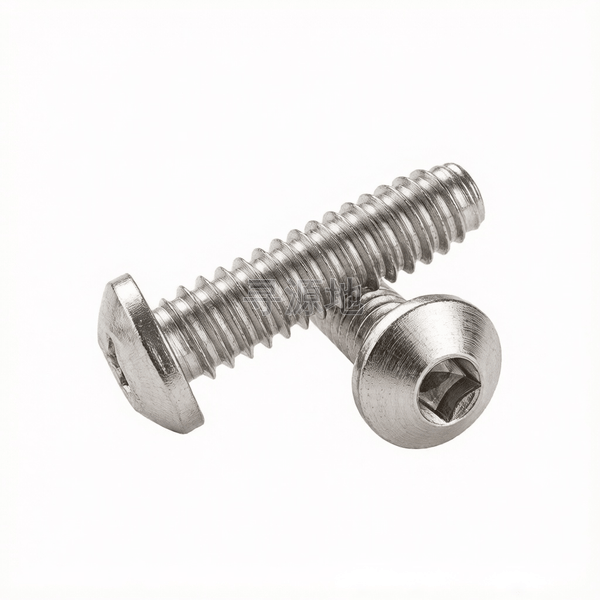

B牙四方槽盘头自攻螺钉表12

Type B square slot pan head tapping screws-Table 12

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 845~847	ISO 7049	DIN 7981	IFI 502-12-1982

螺纹尺寸 d		ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	螺距	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
s	对边宽度最大值	1.8	2.32	2.86	2.86	3.38	3.38	4.86	4.86
s	对边宽度最小值	1.77	2.29	2.82	2.82	3.34	3.34	4.81	4.81
k	头部厚度最大值	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k	头部厚度最小值	2.2	2.3	2.8	3.4	3.7	4.3	5.6	7.1
dk	头部外径最大值	5.6	7	8	9.5	11	12	16	20
dk	头部外径最小值	5.3	6.6	7.6	9.1	10.5	11.5	15.5	19.4
r	过渡圆角最小值	0.1	0.1	0.2	0.2	0.2	0.3	0.4	0.4
da	过渡圆径最大值	3.5	4.1	4.9	5.5	6.3	7.1	9.2	10.7
d	大径最大值	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d	大径最小值	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
t	max	0.96	1.65	1.91	2.01	2.21	2.41	2.59	3
t	min	0.81	1.45	1.65	1.75	1.91	2.11	2.29	2.69
d1	max	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1	min	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d2	max	2.01	2.41	2.84	3.3	3.86	4.55	5.84	7.44
d2	min	1.88	2.26	2.69	3.12	3.68	4.34	5.64	7.24
L1	max	2.1	2.5	2.8	3.2	3.6	3.6	4.2	4.2
L1	min	1.6	1.9	2.1	2.4	2.7	2.7	3.2	3.2
No.	参数值	0	1	2	2	3	3	4	4

该标准（IFI 502-12-1982）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (成型自攻级)

推荐性能等级渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304

表面处理规范镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：80

所属工业领域：建筑装修/家具

核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装

主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件

典型应用节点：

白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定

产品等级（精度）：A级 (成型自攻级)

常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304

对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847

推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗

全流程工序步骤：

优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
