IFI 502-11-1982

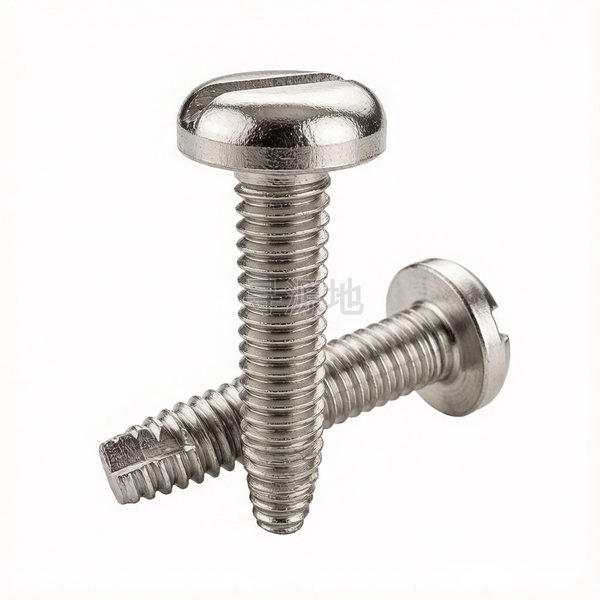

开槽盘头割尾自攻螺钉(T牙)表11

Type T Slotted pan head tapping cutting screw-Table 11

德标 DIN	美标 ASME/ANSI
DIN 7516	IFI 502-11-1982

螺纹尺寸 d		M2	M2.5	M3	M3.5	M4	M5	M6	M8	M10
P	螺距	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
k	头部厚度最大值	1.3	1.5	1.8	2.1	2.4	3	3.6	4.8	6
k	头部厚度最小值	1.1	1.3	1.6	1.9	2.2	2.7	3.3	4.5	5.7
dk	头部外径最大值	4	5	5.6	7	8	9.5	12	16	20
dk	头部外径最小值	3.7	4.7	5.3	6.6	7.6	9.1	11.5	15.5	19.4
r	过渡圆角最小值	0.1	0.1	0.1	0.1	0.2	0.2	0.3	0.4	0.4
da	过渡圆径最大值	2.6	3.1	3.6	4.1	4.7	5.7	6.8	9.2	11.2
d	大径最大值	2	2.5	3	3.5	4	5	6	8	10
d	大径最小值	1.88	2.37	2.87	3.35	3.83	4.82	5.79	7.76	9.73
t	min	0.5	0.6	0.7	0.8	1	1.2	1.4	1.9	2.4
d1	max	1.46	1.88	2.32	2.68	3.07	3.94	4.69	6.4	8.08
d1	min	1.39	1.82	2.26	2.6	2.97	3.84	4.55	6.24	7.88
L1	max	1.8	2	2.3	2.7	3.2	3.6	4.5	5.6	6.8
L1	min	1.4	1.6	1.8	2.1	2.5	2.8	3.5	4.4	5.3
n	max	0.7	0.8	1	1.2	1.5	1.5	1.9	2.3	2.8
n	min	0.5	0.6	0.8	1	1.2	1.2	1.6	2	2.5

该标准（IFI 502-11-1982）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (切削自攻级)

推荐性能等级渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)

表面处理规范镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：80

所属工业领域：建筑装修/家具

核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装

主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件

典型应用节点：

压铸铝合金外壳、厚壁工程塑料、较厚钣金机柜自攻切削紧固，防止滑牙与基体胀裂

产品等级（精度）：A级 (切削自攻级)

常用材料与性能等级：渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)

对应国际/德标：ASME B18.6.4 (F/T/D/G/BF/BT牙); SAE J933; DIN 7516

推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌

全流程工序步骤：

1022A退火线材 → 酸洗轻拉 → 冷镦打头冲十字槽/梅花槽 → 夹尾模冲切排屑切削槽 → 高速搓丝 → 连续网带式渗碳淬火 → 清洗低温回火 → 表面电镀处理 → 恒温去氢退脆烘烤 → 试攻标准钢板破坏力矩检验 → 装盒包装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
