IFI 156-1-2002

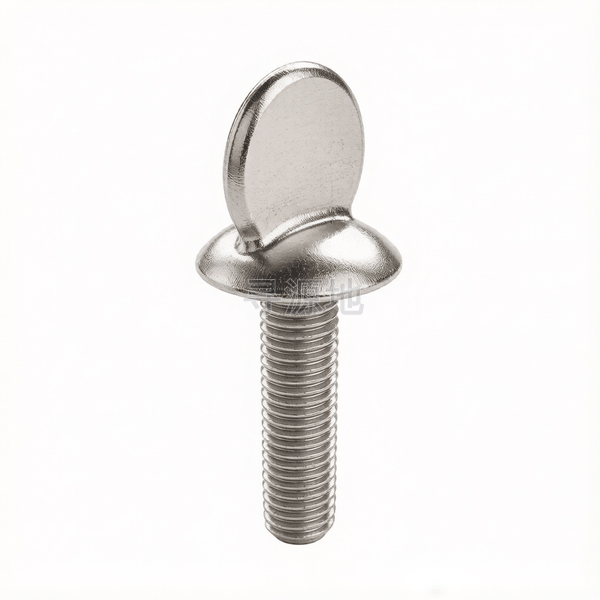

标准型带肩拇指螺钉表1

Type A regular thumb screws-Table 1

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 818	ISO 7045	DIN 7985	IFI 156-1-2002

螺纹尺寸 d		#6	#8	#10	#12	1/4	3/8	5/16
P	螺距	32	32	—	24	20	16	18
h	max	0.05	0.06	0.06	0.06	0.07	0.11	0.09
h	min	0.04	0.05	0.05	0.05	0.05	0.09	0.07
k	头部厚度最大值	0.33	0.38	0.48	0.54	0.64	0.95	0.78
k	头部厚度最小值	0.31	0.36	0.46	0.52	0.61	0.92	0.75
dk	头部外径最大值	0.31	0.36	0.42	0.48	0.55	0.83	0.7
dk	头部外径最小值	0.29	0.34	0.4	0.46	0.52	0.8	0.67
dc	法兰外径最大值	0.25	0.31	0.35	0.4	0.47	0.76	0.59
dc	法兰外径最小值	0.23	0.29	0.32	0.38	0.44	0.71	0.56
L	max	0.75	0.75	1	1	1.5	2	1.5
L	min	0.25	0.38	0.38	0.38	0.5	0.75	0.5

该标准（IFI 156-1-2002）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：79

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
