IFI 148-8-2002

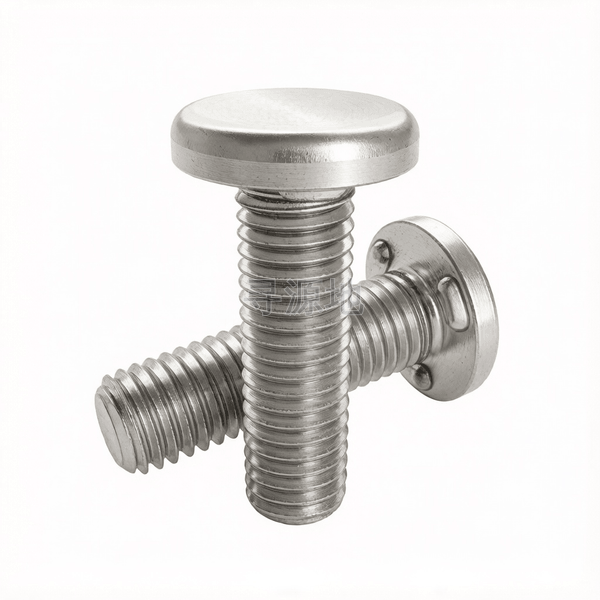

TUS3型平圆头下承接面焊接螺钉表8

Type TUS3 projection weld studs-Table 8

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 818	ISO 7045	DIN 7985	IFI 148-8-2002

螺纹尺寸 d		#8	#10	1/2	1/4	3/8	5/16
P	螺距	32	24	13	20	16	18
b	max	0.19	0.21	0.33	0.24	0.299	0.29
b	min	0.169	0.19	0.307	0.22	0.28	0.27
h	max	0.04	0.045	0.06	0.05	0.06	0.055
h	min	0.035	0.04	0.055	0.045	0.055	0.05
e	max	0.077	0.1	0.144	0.12	0.144	0.13
e	对角宽最小值	0.067	0.089	0.135	0.11	0.135	0.12
k	头部厚度最大值	0.098	0.13	0.205	0.15	0.2	0.18
k	头部厚度最小值	0.089	0.12	0.195	0.14	0.19	0.17
dk	头部外径最大值	0.545	0.622	1	0.747	0.935	0.81
dk	头部外径最小值	0.525	0.592	0.972	0.717	0.902	0.78
r	过渡圆角最大值	0.02	0.02	0.035	0.024	0.031	0.028
r	过渡圆角最小值	0.008	0.008	0.024	0.012	0.02	0.016
d1	参数值	0.222	0.25	0.417	0.301	0.384	0.329

该标准（IFI 148-8-2002）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：79

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
