IFI 148-7-2002

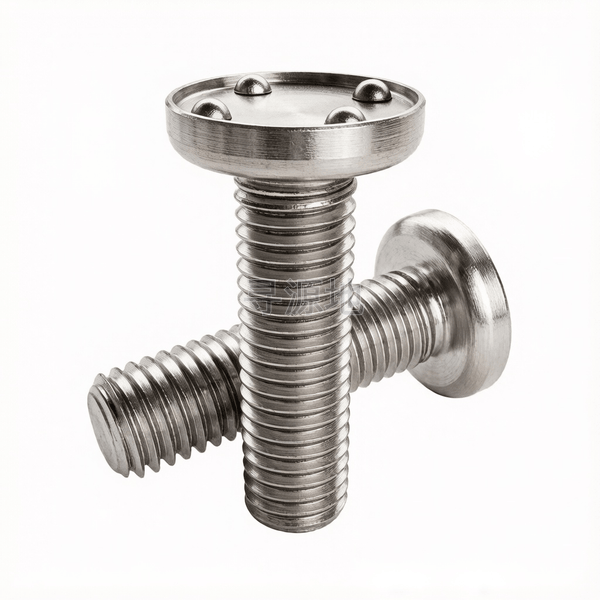

TC4型平圆头带环四点式上承接面焊接螺钉表7

Flat round head with rings on undertake surface welding screws-Table 7

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 818	ISO 7045	DIN 7985	IFI 148-7-2002

螺纹尺寸 d		#2	#4	#6	#8	#10	1/2	1/4	3/8	5/16
P	螺距	56	40	32	32	24	13	20	16	18
h	max	0.016	0.017	0.022	0.027	0.032	0.062	0.042	0.052	0.047
h	min	0.012	0.013	0.018	0.023	0.028	0.058	0.038	0.048	0.043
k	头部厚度最大值	0.036	0.036	0.046	0.052	0.068	0.146	0.083	0.114	0.099
k	头部厚度最小值	0.026	0.026	0.036	0.042	0.058	0.136	0.073	0.104	0.089
dk	头部外径最大值	0.2	0.25	0.31	0.35	0.4	0.945	0.51	0.76	0.635
dk	头部外径最小值	0.18	0.23	0.29	0.33	0.38	0.915	0.485	0.735	0.61
r	过渡圆角最大值	0.01	0.015	0.02	0.025	0.03	0.06	0.04	0.05	0.045
d0	max	0.035	0.045	0.055	0.065	0.075	0.175	0.095	0.145	0.125
d0	min	0.025	0.035	0.045	0.055	0.065	0.165	0.085	0.135	0.115
d1	max	0.17	0.215	0.27	0.305	0.35	0.87	0.455	0.69	0.57
d1	min	0.15	0.195	0.25	0.285	0.331	0.845	0.43	0.665	0.545
d2	参数值	0.1	0.13	0.17	0.19	0.22	0.5	0.282	0.375	0.312
k1	max	0.005	0.006	0.007	0.008	0.009	0.014	0.01	0.013	0.012
k1	min	0.002	0.003	0.004	0.005	0.006	0.01	0.007	0.009	0.008

该标准（IFI 148-7-2002）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：79

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
