美标平台标准档案编号：BJT-IFI-IFI-128-4DFE
现行有效
IFI 128-2000

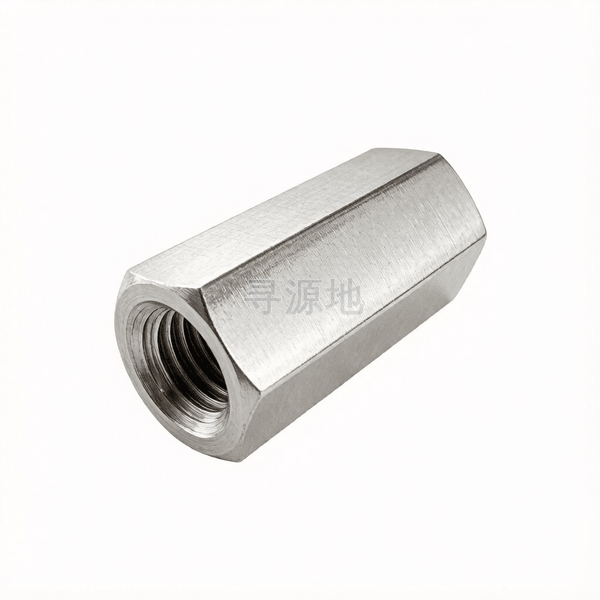

六角长螺母
Hex coupling nuts
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 6170 | ISO 4032 | DIN 934 | IFI 128-2000 |
螺纹尺寸 d | 1 | 2 | 3 | 4 | 5 | 6 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 7/8 | 1-1/2 | 1-1/4 | 1-1/8 | 1-3/4 | 1-3/8 | 1-5/8 | 1-7/8 | 2-1/2 | 2-1/4 | 2-3/4 | 3-1/2 | 3-1/4 | 3-3/4 | 4-1/2 | 4-1/4 | 4-3/4 | 5-1/2 | 5-1/4 | 5/16 | 5-3/4 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 8 | 4.5 | 4 | 4 | 4 | 4 | 13 | 20 | 10 | 16 | 11 | 9 | 6 | 7 | 7 | 5 | 6 | 6 | 6 | 4 | 4.5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 18 | 4 | 14 | 12 |
| s | 对边宽度 最大值 | 1.5 | 3.125 | 4.625 | 6.125 | 7.625 | 9.125 | 0.75 | 0.375 | 1.125 | 0.562 | 0.938 | 1.312 | 2.25 | 1.875 | 1.688 | 2.75 | 2.062 | 2.562 | 2.938 | 3.875 | 3.5 | 4.25 | 5.375 | 5 | 5.75 | 6.875 | 6.5 | 7.25 | 83.75 | 8 | 0.5 | 8.75 | 0.688 | 0.875 |
| s | 对边宽度 最小值 | 1.45 | 3.025 | 4.475 | 5.925 | 7.375 | 8.825 | 0.736 | 0.365 | 1.088 | 0.551 | 0.922 | 1.269 | 2.175 | 1.812 | 1.631 | 2.662 | 1.994 | 2.481 | 2.844 | 3.75 | 3.388 | 4.112 | 5.2 | 4.838 | 5.562 | 6.65 | 6.288 | 7.012 | 8.1 | 7.738 | 0.489 | 8.462 | 0.675 | 0.861 |
| e | max | 1.732 | 3.608 | 5.34 | 7.072 | 8.805 | 10.537 | 0.866 | 0.433 | 1.299 | 0.65 | 1.083 | 1.516 | 2.598 | 2.165 | 1.949 | 3.175 | 2.382 | 2.959 | 3.392 | 4.474 | 4.041 | 4.907 | 6.206 | 5.773 | 6.639 | 7.939 | 7.506 | 8.372 | 9.671 | 9.238 | 0.577 | 10.104 | 0.794 | 1.01 |
| e | 对角宽 最小值 | 1.653 | 3.448 | 5.101 | 6.754 | 8.408 | 10.06 | 0.839 | 0.416 | 1.24 | 0.628 | 1.051 | 1.447 | 2.48 | 2.066 | 1.859 | 3.035 | 2.273 | 2.828 | 3.242 | 4.275 | 3.862 | 4.688 | 5.928 | 5.515 | 6.34 | 7.581 | 7.168 | 7.944 | 9.234 | 8.821 | 0.557 | 9.647 | 0.769 | 0.981 |
| L | max | 3.03 | 6.04 | 9.06 | 12.08 | 15.09 | 18.11 | 1.51 | 0.76 | 2.27 | 1.13 | 1.89 | 2.65 | 4.54 | 3.78 | 3.4 | 5.29 | 4.16 | 4.91 | 5.67 | 7.55 | 6.8 | 8.31 | 10.57 | 9.81 | 11.32 | 13.58 | 12.83 | 14.34 | 16.6 | 15.85 | 0.95 | 17.35 | 1.32 | 1.7 |
| L | min | 2.97 | 5.95 | 8.94 | 11.92 | 14.91 | 17.89 | 1.49 | 0.74 | 2.22 | 1.11 | 1.86 | 2.6 | 4.46 | 3.71 | 3.34 | 5.21 | 4.09 | 4.83 | 5.58 | 7.44 | 6.7 | 8.19 | 10.43 | 9.68 | 11.17 | 13.42 | 12.67 | 14.16 | 16.4 | 15.65 | 0.93 | 17.15 | 1.3 | 1.67 |
该标准（IFI 128-2000）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (D≤16mm); B级 (D>16mm) (6H)
推荐性能等级6级; 8级; 10级; 12级; A2-70; A4-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧
生产制造工艺与质量控制
产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)
常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70
对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
全流程工序步骤：
冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
