美标平台标准档案编号：BJT-IFI-IFI-111-A788
现行有效
IFI 111-2002

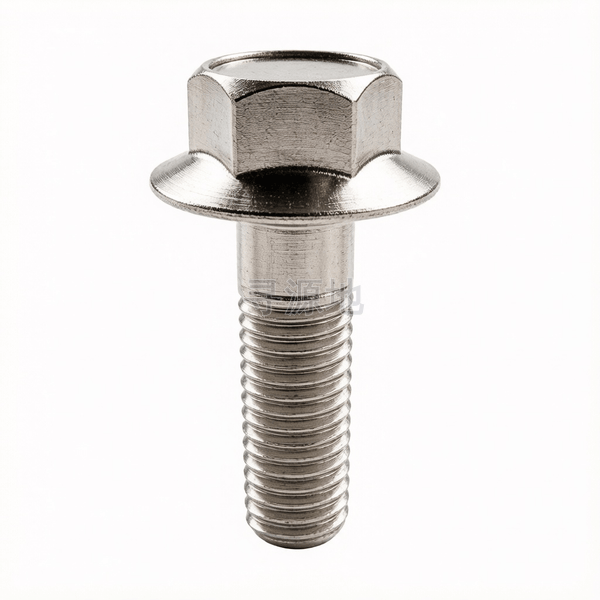

六角法兰螺钉
Hex flange screws-Table 8
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | IFI 111-2002 |
螺纹尺寸 d | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | — | — | — | — | — | — | — | — |
| s | 对边宽度 最大值 | 0.75 | 0.375 | 1.125 | 0.5625 | 0.9375 | 0.5 | 0.625 | 0.8125 |
| s | 对边宽度 最小值 | 0.736 | 0.367 | 1.1 | 0.551 | 0.922 | 0.489 | 0.612 | 0.798 |
| e | max | 0.866 | 0.433 | 1.299 | 0.65 | 1.083 | 0.577 | 0.722 | 0.938 |
| e | 对角宽 最小值 | 0.825 | 0.409 | 1.234 | 0.618 | 1.034 | 0.548 | 0.685 | 0.895 |
| k | 头部厚度 最大值 | 0.51 | 0.28 | 0.73 | 0.39 | 0.62 | 0.32 | 0.46 | 0.57 |
| dc | 法兰外径 最大值 | 1.07 | 0.56 | 1.59 | 0.81 | 1.33 | 0.68 | 0.93 | 1.19 |
| ds | max | 0.5 | 0.25 | 0.75 | 0.375 | 0.625 | 0.3125 | 0.4375 | 0.5625 |
| ds | min | 0.493 | 0.245 | 0.741 | 0.369 | 0.617 | 0.3065 | 0.4305 | 0.5545 |
该标准（IFI 111-2002）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
