IFI 100-2-2002

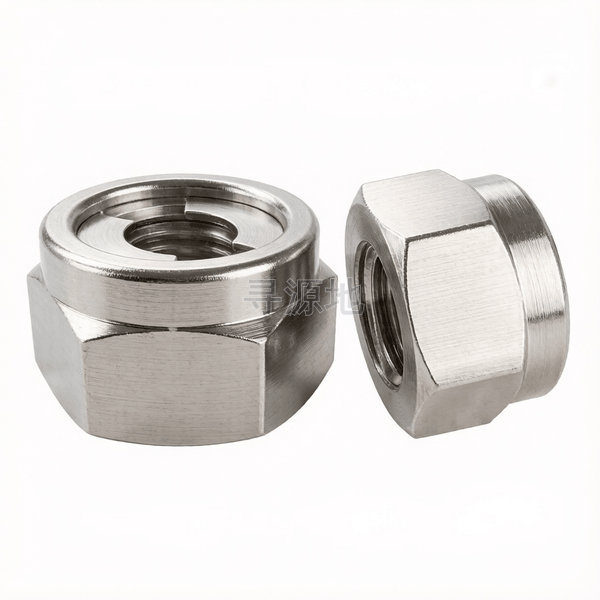

金属片嵌件锁紧六角螺母表2

Top insert type regular hexagon series nuts-Table 2

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 24425	ISO 3530	DIN 8140	IFI 100-2-2002

螺纹尺寸 d		1	#4	#6	#8	#10	#12	1/2	1/4	3/4	3/8	5/8	7/8	1-1/2	1-1/4	1-1/8	1-3/8	5/16	7/16	9/16
P	螺距	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
s	对边宽度最大值	1.502	0.251	0.313	0.345	0.376	0.438	0.752	0.4385	1.127	0.5645	0.9395	1.3145	2.252	1.877	1.6895	2.0645	0.502	0.6895	0.877
s	对边宽度最小值	1.45	0.241	0.302	0.332	0.362	0.423	0.736	0.428	1.088	0.551	0.922	1.269	2.175	1.812	1.631	1.994	0.489	0.675	0.861
e	max	1.732	0.289	0.3691	0.397	0.433	0.505	0.866	0.505	1.299	0.65	1.083	1.516	2.598	2.165	1.949	2.382	0.577	0.794	1.01
e	对角宽最小值	1.653	0.275	0.344	0.378	0.413	0.482	0.84	0.488	1.24	0.628	1.051	1.447	2.48	2.066	1.859	2.273	0.557	0.768	0.982
k	头部厚度最大值	1.124	0.163	0.188	0.239	0.249	0.328	0.609	0.328	0.89	0.469	0.765	0.999	1.671	1.422	1.281	1.609	0.359	0.524	0.656
k	头部厚度最小值	0.831	0.087	0.102	0.117	0.117	0.148	0.427	0.212	0.617	0.32	0.535	0.724	1.245	1.03	0.939	1.138	0.258	0.365	0.473

该标准（IFI 100-2-2002）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级精密级 (配合内螺纹精度4H/5H)

推荐性能等级304冷作硬化奥氏体不锈钢 (抗拉≥1400MPa); 黄铜

表面处理规范本色超声波脱脂钝化;着色涂层(红/绿);二硫化钼干膜润滑

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：85

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

铝合金/镁合金箱体低强度基体螺纹孔强化、航空铸件螺纹耐磨防滑牙、损坏内螺纹修复翻新

产品等级（精度）：精密级 (配合内螺纹精度4H/5H)

常用材料与性能等级：304冷作硬化奥氏体不锈钢 (抗拉≥1400MPa); 黄铜

对应国际/德标：DIN 8140; ISO 3530; GB/T 24425

推荐表面防腐：本色超声波脱脂钝化;着色涂层(红/绿);二硫化钼干膜润滑

全流程工序步骤：

优质奥氏体不锈钢圆丝 → 精密冷轧拉拔成菱形截面线材 → 数控专用绕簧机高精卷制 → 冲压成型安装驱动柄及折断切口槽 → 超声波脱脂除油 → 硝酸钝化处理 → 喷涂二硫化钼干膜润滑剂 → 旋规通止检验 → 分装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
