IFI 100-2-2002

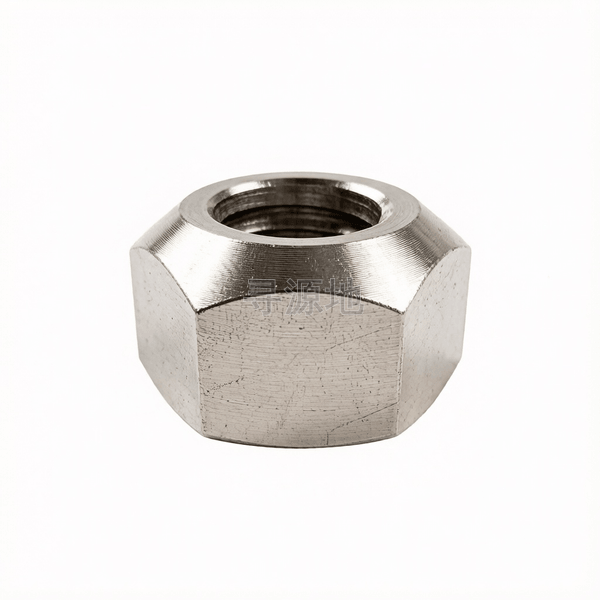

金属锁紧六角螺母表2

Prevailing torque type all-metal regular hexagon nuts-Table 2

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 889.1	ISO 7040	DIN 985	IFI 100-2-2002

螺纹尺寸 d		1	#4	#6	#8	#10	#12	1/2	1/4	3/4	3/8	5/8	7/8	1-1/2	1-1/4	1-1/8	1-3/8	5/16	7/16	9/16
P	螺距	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
s	对边宽度最大值	1.502	0.251	0.313	0.345	0.376	0.438	0.752	0.4385	1.127	0.5645	0.9395	1.3145	2.252	1.877	1.6895	2.0645	0.502	0.6895	0.877
s	对边宽度最小值	1.45	0.241	0.302	0.332	0.362	0.423	0.736	0.428	1.088	0.551	0.922	1.269	2.175	1.812	1.631	1.994	0.489	0.675	0.861
e	max	1.732	0.289	0.3691	0.397	0.433	0.505	0.866	0.505	1.299	0.65	1.083	1.516	2.598	2.165	1.949	2.382	0.577	0.794	1.01
e	对角宽最小值	1.653	0.275	0.344	0.378	0.413	0.482	0.84	0.488	1.24	0.628	1.051	1.447	2.48	2.066	1.859	2.273	0.557	0.768	0.982
k	头部厚度最大值	1.018	0.163	0.171	0.191	0.241	0.241	0.573	0.288	0.827	0.415	0.731	0.922	1.526	1.272	1.176	1.399	0.336	0.463	0.621
k	头部厚度最小值	0.831	0.087	0.102	0.117	0.117	0.148	0.427	0.212	0.617	0.32	0.535	0.724	1.245	1.03	0.939	1.138	0.258	0.365	0.473

该标准（IFI 100-2-2002）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 / B级 (6H)

推荐性能等级8级; 10级; A2-70

表面处理规范镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：85

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

轨道车辆振动连接、航空与汽车转向节轴头、农机交变载荷关节防自发松脱

产品等级（精度）：A级 / B级 (6H)

常用材料与性能等级：8级; 10级; A2-70

对应国际/德标：GB/T 889.1; GB/T 6184; DIN 985; DIN 980; ISO 7040

推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)

全流程工序步骤：

优质碳钢盘条退火 → 冷拔拔丝 → 多工位冷镦六角主体 → 冲孔攻牙 → 调质热处理 → 表面电镀锌 → 全自动锁紧螺母装嵌机嵌入尼龙止退圈并滚压包边/或顶端冲压收口微变形 → 防松力矩测试 → 装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
