化工平台标准档案编号：BJT-HG-HG-T-20634-F654
现行有效
HG/T 20634-2009

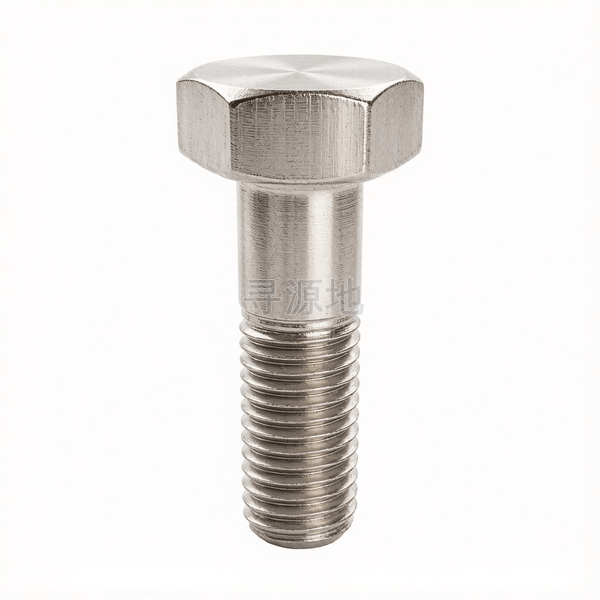

六角头螺栓
Hexagon bolts for flange pipe
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| HG/T 20634-2009 | ISO 4017 | DIN 933 | ASME B18.2.1 |
螺纹尺寸 d | M14 | M16 | M20 | M24 | M27 | M30 | M33 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 2 | 2 | 2.5 | 3 | 3 | 3.5 | 3.5 |
| s | 对边宽度 最大值 | 21 | 24 | 30 | 36 | 41 | 46 | 50 |
| s | 对边宽度 最小值 | 20.67 | 23.67 | 29.67 | 35.38 | 40 | 45 | 49 |
| e | 对角宽 最小值 | 23.36 | 26.75 | 33.53 | 39.98 | 45.2 | 50.85 | 55.37 |
| k | 头部厚度 最大值 | 8.98 | 10.18 | 12.715 | 15.215 | 17.35 | 19.12 | 21.42 |
| k | 头部厚度 最小值 | 8.62 | 9.82 | 12.285 | 14.785 | 16.65 | 18.28 | 20.58 |
| r | 过渡圆角 最小值 | 0.6 | 0.6 | 0.8 | 0.8 | 1 | 1 | 1 |
| da | 过渡圆径 最大值 | 15.7 | 17.7 | 22.4 | 26.4 | 30.4 | 33.4 | 36.4 |
| ds | max | 14 | 16 | 20 | 24 | 27 | 30 | 33 |
| ds | min | 13.73 | 15.73 | 19.67 | 23.67 | 26.48 | 29.48 | 32.38 |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：化工
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
