航空平台标准档案编号：BJT-HB-QJ-8035-834A
现行有效
QJ 8035-2002

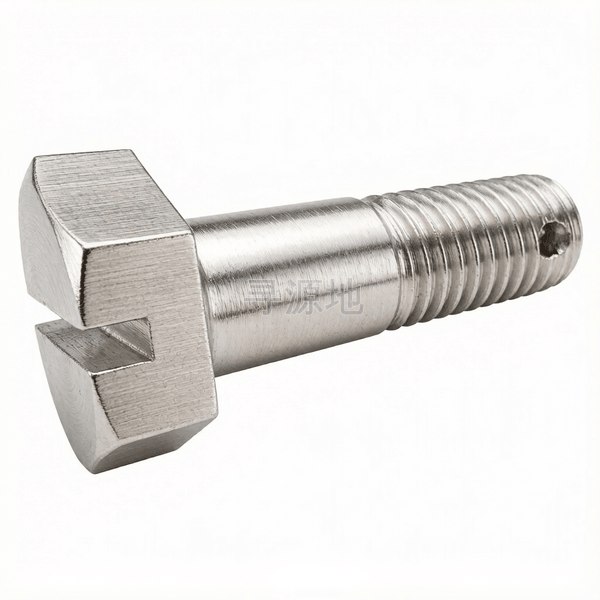

一字槽六角头螺杆带孔螺栓
Hexagon bolts one slot with split pin hole on shank
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | M4 | M5 | M6 | M8 | M10 | M12 | M14 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.5 | 1.5 |
| s | 对边宽度 最大值 | 7 | 8 | 10 | 14 | 17 | 19 | 22 |
| s | 对边宽度 最小值 | 6.85 | 7.85 | 9.85 | 13.82 | 16.82 | 18.79 | 21.79 |
| e | 对角宽 最小值 | 7.8 | 8.8 | 11 | 15.5 | 18.8 | 21.1 | 24.5 |
| k | 头部厚度 最大值 | 2.8 | 3 | 4 | 5 | 6 | 7 | 9 |
| k | 头部厚度 最小值 | 2.55 | 2.75 | 3.7 | 4.7 | 5.7 | 6.64 | 8.64 |
| r | 过渡圆角 最大值 | 0.5 | 0.7 | 0.7 | 1 | 1 | 1.2 | 1.2 |
| r | 过渡圆角 最小值 | 0.3 | 0.3 | 0.3 | 0.6 | 0.6 | 0.8 | 0.8 |
| t | max | 1.65 | 1.45 | 2.25 | 2.75 | 3.25 | 4.25 | 6.25 |
| t | min | 1.15 | 0.95 | 1.7 | 2.2 | 2.7 | 3.64 | 5.64 |
| d1 | 参数值 | 1 | 1.6 | 1.6 | 2 | 2.5 | 2.5 | 2.5 |
| ds | max | 4 | 5 | 6 | 8 | 10 | 12 | 14 |
| ds | min | 3.88 | 4.88 | 5.88 | 7.85 | 9.85 | 11.82 | 13.82 |
| L1 | 参数值 | 2.5 | 3 | 3 | 4 | 4 | 4.5 | 4.5 |
| n | max | 1.25 | 1.45 | 1.85 | 1.85 | 2.25 | 2.75 | 3.25 |
| n | min | 1 | 1.2 | 1.6 | 1.6 | 2 | 2.5 | 3 |
QJ 8035-2002 国家标准规范技术条件与参数矩阵
| 材料 | |||
材料 |
|
| |
限用直径 |
|
| |
热处理 |
|
| |
表面处理 |
|
| |
标志 |
|
| |
螺纹 | 公差 |
|
|
破坏拉力 |
|
| |
其余技术条件 |
|
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：航空航天
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
