航空平台标准档案编号：BJT-HB-HB-8260-EB59
现行有效
HB 8260-2002

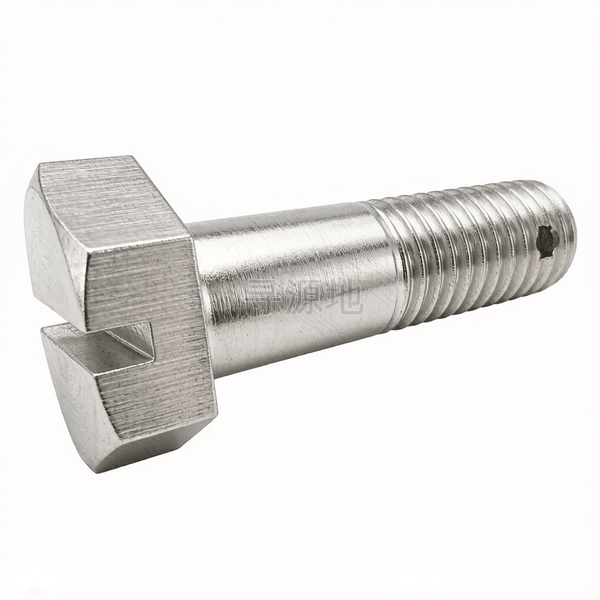

六角头开槽螺栓(M4~M14杆部带孔)
Hexagon head bolts with slot on head
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 |
螺纹尺寸 d | M4 | M5 | M6 | M8 | M10 | M12 | M14 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 |
| s | 对边宽度 最大值 | 7 | 8 | 10 | 14 | 17 | 19 | 22 |
| s | 对边宽度 最小值 | 6.85 | 7.85 | 9.85 | 13.82 | 16.82 | 18.79 | 21.79 |
| e | 对角宽 最小值 | 7.8 | 8.8 | 11 | 15.5 | 18.8 | 21.1 | 24.5 |
| k | 头部厚度 最大值 | 2.8 | 3 | 4 | 5 | 6 | 7 | 9 |
| k | 头部厚度 最小值 | 2.55 | 2.75 | 3.7 | 4.7 | 5.7 | 6.64 | 8.64 |
| r | 过渡圆角 最大值 | 0.5 | 0.7 | 0.7 | 1 | 1 | 1.2 | 1.2 |
| r | 过渡圆角 最小值 | 0.3 | 0.3 | 0.3 | 0.6 | 0.6 | 0.8 | 0.8 |
| t | max | 1.65 | 1.45 | 2.25 | 2.75 | 3.25 | 4.25 | 6.25 |
| t | min | 1.15 | 0.95 | 1.7 | 2.2 | 2.7 | 3.64 | 5.64 |
| d1 | 参数值 | 1 | 1.6 | 1.6 | 2 | 2.5 | 2.5 | 2.5 |
| ds | max | 4 | 5 | 6 | 8 | 10 | 12 | 14 |
| ds | min | 3.88 | 4.88 | 5.88 | 7.85 | 9.85 | 11.82 | 13.82 |
| L1 | 参数值 | 2.5 | 3 | 3 | 4 | 4 | 4.5 | 4.5 |
| n | max | 1.25 | 1.45 | 1.85 | 1.85 | 2.25 | 2.75 | 3.25 |
| n | min | 1 | 1.2 | 1.6 | 1.6 | 2 | 2.5 | 3 |
HB 8260-2002 国家标准规范技术条件与参数矩阵
| 材料 | |||
材料 |
|
| |
限用直径 |
|
| |
热处理 |
|
| |
表面处理 |
|
| |
标志 |
|
| |
螺纹 | 公差 |
|
|
破坏拉力 |
|
| |
其余技术条件 |
|
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
