航空平台标准档案编号：BJT-HB-HB-8243-2EC9
现行有效
HB 8243-2002

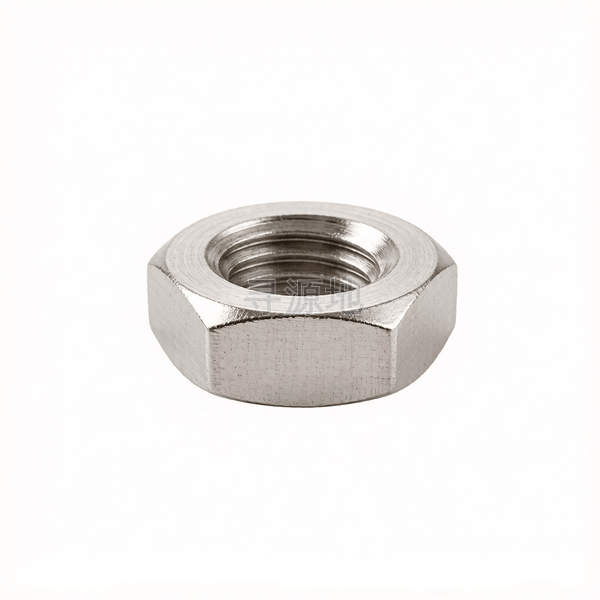

MJ螺纹小六角较薄螺母
Small hexagon thin nuts-MJ thread
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 6172.1 | ISO 4035 | DIN 439 | ASME B18.2.2 |
螺纹尺寸 d | MJ5 | MJ6 | MJ8 | MJ10 | MJ12 | MJ14 | MJ16 | MJ18 | MJ20 | MJ22 | MJ24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | — | — | — | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | — |
| s | 对边宽度 最大值 | 8 | 10 | 12 | 14 | 17 | 19 | 22 | 24 | 27 | 30 | 32 |
| s | 对边宽度 最小值 | 7.85 | 9.85 | 11.82 | 13.82 | 16.82 | 18.79 | 21.79 | 23.79 | 26.79 | 29.79 | 31.75 |
| e | 对角宽 最小值 | 8.8 | 11 | 13.2 | 15.5 | 18.8 | 21.1 | 24.6 | 26.8 | 30.2 | 33.6 | 35.8 |
| k | 头部厚度 最大值 | 3.5 | 4.5 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 13 | 14 |
| k | 头部厚度 最小值 | 3.2 | 4.2 | 4.7 | 5.7 | 6.64 | 7.64 | 8.64 | 9.64 | 11.57 | 12.57 | 13.57 |
HB 8243-2002 国家标准规范技术条件与参数矩阵
| 材料 | ||||||
材料 |
|
|
|
|
| |
限用直径 |
|
|
|
|
| |
热处理 |
|
|
|
|
| |
表面处理 |
|
|
|
|
| |
螺纹 |
|
|
|
|
| |
公差 |
|
|
|
|
| |
其余技术条件 |
|
|
|
|
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
双螺母对顶防松锁死、传动丝杆轴端微调行程限位、狭窄空间固定
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6H)
常用材料与性能等级：04级; 05级; A2-035
对应国际/德标：GB/T 6172.1; DIN 439; ISO 4035; ASME B18.2.2
推荐表面防腐：镀锌钝化;发黑涂油;达克罗;本色酸洗
全流程工序步骤：
低碳钢线材 → 冷拔拔丝 → 冷镦机多工位切断成型扁平六角体 → 冲内孔 → 自动攻丝机攻内螺纹 → 清洗去毛刺 → 表面电镀处理 → 脱水烘干 → 装袋包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
