航空平台标准档案编号：BJT-HB-HB-8051-85EC
现行有效
HB 8051-2002

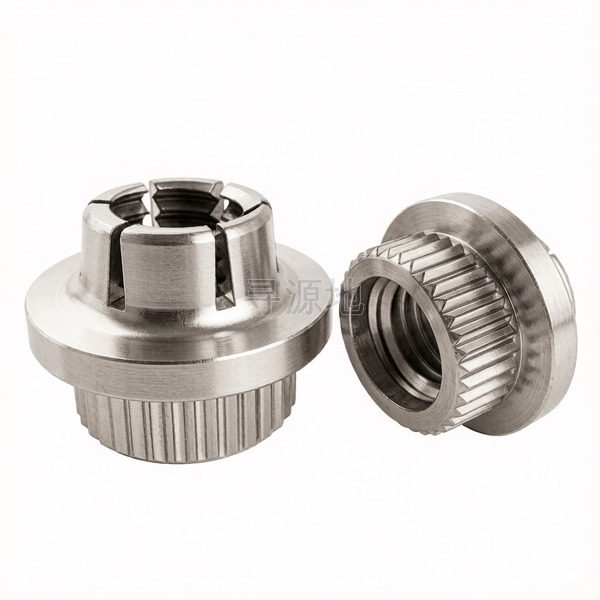

MJ螺纹压装配自锁螺母(d=MJ8、10)
Nuts,insert,self-locking,with MJ thread (d=MJ8、10)
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | MJ8 | MJ10 | |
|---|---|---|---|
| P | 螺距 | 1 | 1.25 |
| h | max | 2 | 2.5 |
| h | min | 1.9 | 2.4 |
| k | 头部厚度 最大值 | 13 | 14.5 |
| k | 头部厚度 最小值 | 12.57 | 14.07 |
| dc | 法兰外径 最大值 | 17 | 20 |
| dc | 法兰外径 最小值 | 16.82 | 19.79 |
| r | 过渡圆角 最大值 | 2.1 | 2.1 |
| r | 过渡圆角 最小值 | 1.1 | 1.1 |
| t | max | 3.2 | 2.2 |
| t | min | 2.8 | 1.8 |
| d1 | max | 8.65 | 10.68 |
| d1 | min | 8.5 | 10.5 |
| d2 | max | 10.5 | 13.5 |
| d2 | min | 10.32 | 13.32 |
| d3 | max | 11.4 | 14.4 |
| d3 | min | 11.2 | 14.2 |
| ds | 参数值 | 9.6 | 11.8 |
| k1 | max | 6 | 6.5 |
| k1 | min | 5.7 | 6.2 |
| n | max | 1.45 | 1.45 |
| n | min | 1.2 | 1.2 |
| n1 | 参数值 | 0.6 | 0.6 |
| n2 | max | 0.9 | 1.2 |
| n2 | min | 0.5 | 0.8 |
| w | max | 9.2 | 10.2 |
| w | min | 8.8 | 9.8 |
HB 8051-2002 国家标准规范技术条件与参数矩阵
| 材料 | 钢 | |
材料 |
| |
热处理 |
| |
表面处理 |
| |
螺纹 |
| |
公差 |
| |
其余技术条件 |
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
