航空平台标准档案编号：BJT-HB-HB-5960-8779
现行有效
HB 5960-1986

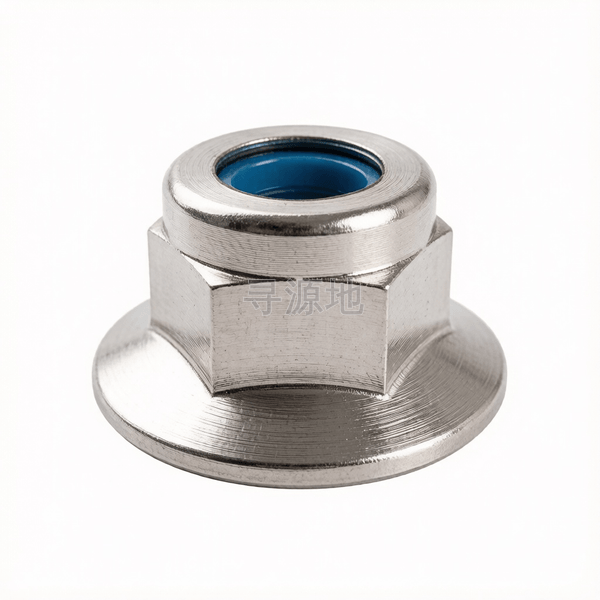

尼龙嵌件六角凸缘锁紧螺母
Nylon insert hexagon flange lock nut
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 889.1 | ISO 7040 | DIN 985 |
螺纹尺寸 d | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| h | 高度/厚度 | 10 | 12.5 | 15.5 | 17.2 | 19 | 20.8 | 22.5 | 24.5 | 26 | 28.8 | 31.5 |
| s | 对边宽度 | 13 | 15 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 |
| dc | 法兰外径 | 16 | 21 | 23 | 27 | 30 | 33 | 37 | 42 | 47 | 53 | 58 |
HB 5960-1986 国家标准规范技术条件与参数矩阵
| 材料 | ||
材料 | 螺母体 |
|
热处理 |
| |
表面处理 |
| |
技术条件 |
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
轨道车辆振动连接、航空与汽车转向节轴头、农机交变载荷关节防自发松脱
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6H)
常用材料与性能等级：8级; 10级; A2-70
对应国际/德标：GB/T 889.1; GB/T 6184; DIN 985; DIN 980; ISO 7040
推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)
全流程工序步骤：
优质碳钢盘条退火 → 冷拔拔丝 → 多工位冷镦六角主体 → 冲孔攻牙 → 调质热处理 → 表面电镀锌 → 全自动锁紧螺母装嵌机嵌入尼龙止退圈并滚压包边/或顶端冲压收口微变形 → 防松力矩测试 → 装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
