航空平台标准档案编号：BJT-HB-HB-1-154-F768
现行有效
HB 1-154-1995

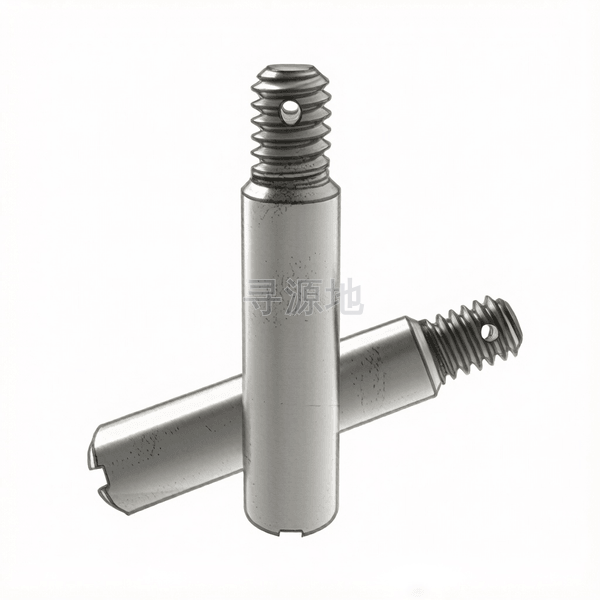

外螺纹开槽锥形带孔销(长的)
Slotted taper hole pins with ex-thread-long
螺纹尺寸 d | M16 | M20 | |
|---|---|---|---|
| c | 倒角高 | 4 | 4 |
| t | max | 2.5 | 2.5 |
| t | min | 2.25 | 2.25 |
| d1 | max | 20 | 26 |
| d1 | min | 19.87 | 25.87 |
| d2 | 参数值 | 3.2 | 3.2 |
| L1 | max | 4.2 | 4.7 |
| L1 | min | 3.8 | 4.3 |
| n | max | 2.6 | 2.6 |
| n | min | 2.5 | 2.5 |
| P1 | 参数值 | 1.5 | 1.5 |
HB 1-154-1995 国家标准规范技术条件与参数矩阵
材料 |
|
|
|
|
限用直径 |
|
|
|
|
热处理 |
|
|
|
|
表面处理 |
|
|
|
|
标志 |
|
|
|
|
技术条件 |
|
|
|
|
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械定位/锁紧
核心连接场景：机械设备定位、铰链连接、防松锁定、传动连接
主要功能用途：用于零件间的定位、铰接或防止螺母/轴件松脱，承受剪切与定位载荷
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
