航空平台标准档案编号：BJT-HB-HB-1-149-8F2A
现行有效
HB 1-149-1995

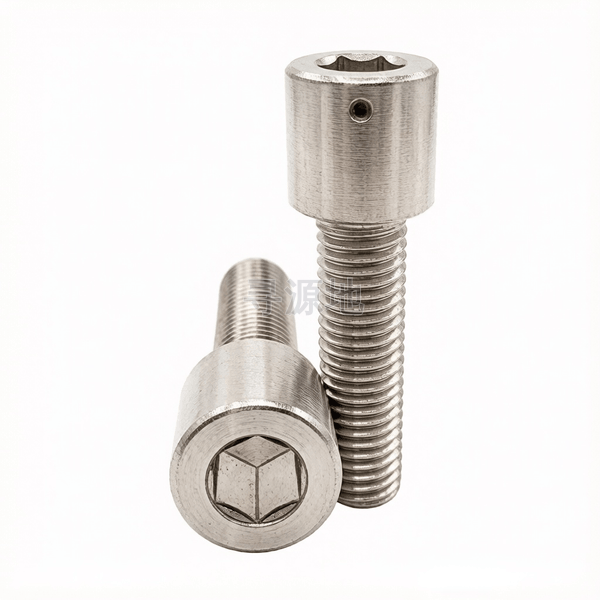

内六角对接螺栓
Hex butt joint bolt
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 70.1 | ISO 4762 | DIN 912 | ASME B18.3 |
螺纹尺寸 d | M10 | M12 | M14 | M16 | M18 | M20 | M22 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| s | 对边宽度 | 14 | 17 | 17 | 19 | 22 | 24 | 27 |
| e | 对角宽 最小值 | 15.8 | 19.2 | 19.2 | 21.5 | 25 | 27.3 | 30.7 |
| k | 头部厚度 | 15 | 18 | 20 | 23 | 25 | 28 | 30 |
| dk | 头部外径 | 20 | 25 | 25 | 27 | 32 | 34 | 37 |
| t | 槽深 | 10 | 12 | 13 | 15 | 16 | 17 | 19 |
| k1 | 参数值 | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 4 |
HB 1-149-1995 国家标准规范技术条件与参数矩阵
材料 |
|
热处理 |
|
表面处理 |
|
重量 |
|
破坏拉力 |
|
技术条件 |
|
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
自动化工装夹具、五金冲压模具、机床主轴箱体、高精度液压泵阀深沉孔安装
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：8.8; 10.9; 12.9; A2-70; A4-80
对应国际/德标：DIN 912; ISO 4762; ASME B18.3; GB/T 70.1
推荐表面防腐：氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
全流程工序步骤：
SCM435/40Cr合金线材 → 球化退火 → 酸洗磷化 → 精拉拔 → 多工位冷镦切断成型圆柱头与六角孔 → 滚丝搓牙 → 连续网带式保护气氛调质淬火回火 → 表面发黑或达克罗防腐 → 除氢防脆 → 全自动影像筛选机检测 → 定重装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
