GOST R55738-7-2013

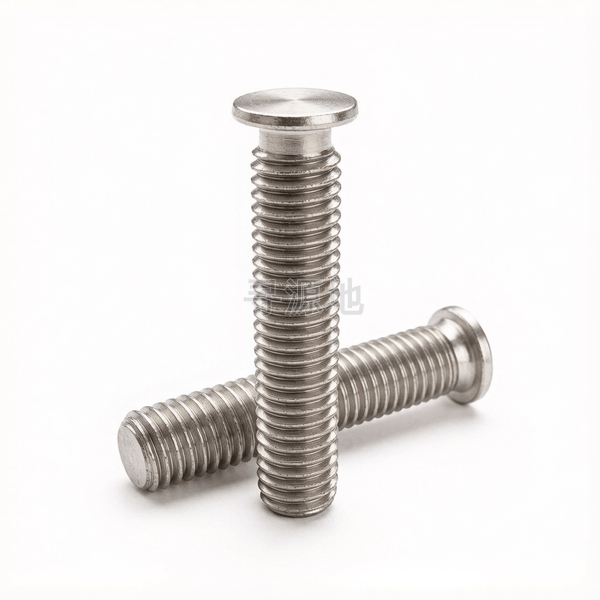

电弧螺柱焊用焊接螺柱(PS型带法兰螺纹螺柱)表7

Welding-Studs and ceramic ferrules for arc stud welding-Types PS-Threaded stud with flange-Table 7

国标 GB	国际 ISO
GB/T 10433	ISO 13918

螺纹尺寸 d		M3	M4	M5	M6	M8	M10
P	螺距	0.5	0.7	0.8	1	1.25	1.5
k	头部厚度最大值	1.4	1.4	1.4	1.4	1.4	1.4
k	头部厚度最小值	0.7	0.7	0.8	0.8	0.8	0.8
dk	头部外径最大值	4.2	5.2	6.2	7.2	9.2	11.2
dk	头部外径最小值	3.8	4.8	5.8	6.8	8.8	10.8
a	末端距最大值	1.5	1.5	2	2	2	2

该标准（GOST R55738-7-2013）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级焊接加工级 (GB/T 10433 / ISO 13918)

推荐性能等级ML15; ML18; Q235; 304不锈钢 (抗拉≥400MPa)

表面处理规范镀铜;本色酸洗防锈油;镀锌(非焊接端)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：44

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

钢-混凝土组合梁剪切连接、工业厂房楼承板压型钢板栓钉焊、船舶甲板耐磨板穿孔焊接

产品等级（精度）：焊接加工级 (GB/T 10433 / ISO 13918)

常用材料与性能等级：ML15; ML18; Q235; 304不锈钢 (抗拉≥400MPa)

对应国际/德标：ISO 13918; GB/T 10433; AWS D1.1

推荐表面防腐：镀铜;本色酸洗防锈油;镀锌(非焊接端)

全流程工序步骤：

低碳钢盘圆退火 → 酸洗磷化 → 冷拔拉丝 → 多工位冷镦成型法兰头与钉杆 → 底部冲凹坑压装纯铝引弧球(焊豆) → 去油清洗 → 微镀铜防锈处理 → 配装陶瓷磁环 → 密封装箱入库
