俄标平台标准档案编号：BJT-GOST-GOST-R52644-8B51
现行有效
GOST R52644-2006

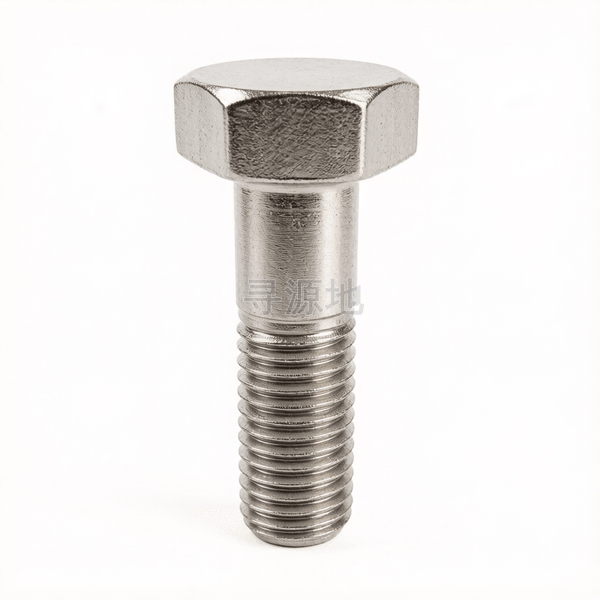

高强度钢结构栓接用六角头螺栓
Hexagon bolts for high-strength structural bolting
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 |
螺纹尺寸 d | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M36 | M42 | M48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 4 | 4.5 | 5 |
| s | 对边宽度 最大值 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 60 | 65 | 75 |
| s | 对边宽度 最小值 | 26.16 | 29 | 33 | 35 | 40 | 45 | 49 | 58.8 | 63.1 | 73.1 |
| e | 对角宽 最小值 | 29.9 | 33.3 | 35 | 39.6 | 45.2 | 50.9 | 50.9 | 60.8 | 72.1 | 83.4 |
| k | 头部厚度 最大值 | 12.35 | 13.35 | 14.35 | 15.35 | 17.35 | 19.42 | 19.42 | 23.42 | 26.42 | 30.42 |
| k | 头部厚度 最小值 | 11.65 | 12.65 | 13.65 | 14.65 | 16.65 | 18.58 | 18.58 | 22.58 | 25.58 | 29.58 |
| r | 过渡圆角 最小值 | 0.6 | 1.2 | 1.2 | 1.6 | 1.6 | 1.6 | 2 | 2 | 2 | 2 |
| da | 过渡圆径 最大值 | 19 | 21 | 24 | 26 | 28 | 31 | 35 | 41 | 47 | 53 |
| ds | 参数值 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
|---|---|---|---|---|
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 等级 | d < 3 mm: 按协议； 3 mm ≤ d ≤ 39 mm: 5.6、8.8、10.9； 3 mm ≤ d ≤ 16 mm: 9.8； d > 39 mm: 按协议 | d ≤ 24 mm: A2-70、A4-70； 24 mm < d ≤ 39 mm: A2-50、A4-50； d > 39 mm: 按协议 | CU2、CU3、AL4 |
| 标准 | 3 mm ≤ d ≤ 39 mm: GB/T 3098.1； d < 3 mm 和 d > 39 mm: 按协议 | d ≤ 39 mm: GB/T 3098.6； d > 39 mm: 按协议 | GB/T 3098.10 | |
| 公差 | 产品等级 | d ≤ 24 mm 和 L ≤ 10 d 或 L ≤ 150 mm (按较小值): A； d > 24 mm 或 L > 10 d 或 L > 150 mm (按较小值): B | ||
| 标准 | GB/T 3103.1 | |||
| 表面缺陷 | GB/T 5779.1 | - | - | |
| 表面处理 | - | 不经处理； 电镀技术要求按 GB/T 5267.1； 非电解锌片涂层技术要求按 GB/T 5267.2； 热浸镀锌层技术要求按 GB/T 5267.3 | 简单处理； 钝化处理技术要求按 GB/T 5267.4 | 简单处理； 电镀技术要求按 GB/T 5267.1 |
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑钢结构
核心连接场景：钢结构厂房、桥梁、高层钢框架、塔桅结构的节点连接
主要功能用途：承受钢结构节点的高强度拉剪复合载荷，保证摩擦型或承压型连接的可靠性
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
