GOST R50403-1992

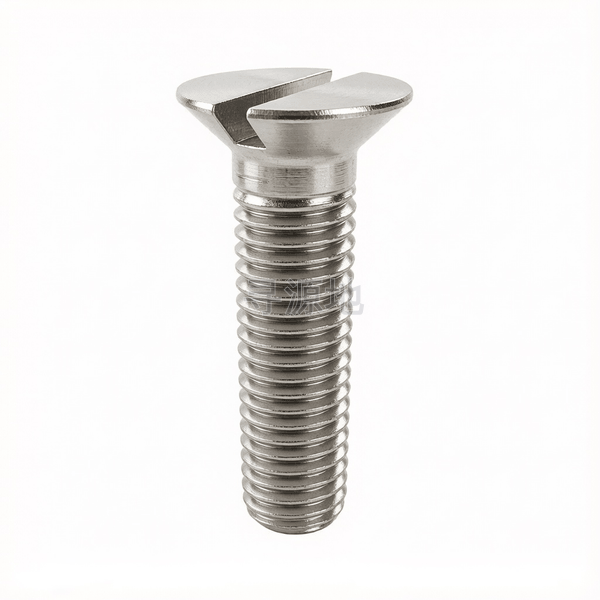

开槽沉头螺钉

Slotted countersunk flat head screws

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 819.1	ISO 7046-1	DIN 965	ASME B18.6.3

螺纹尺寸 d		M1	M1.2	M1.4	M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	螺距	0.25	0.25	0.3	0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	—	—	—	—	—	—	—
k	头部厚度最大值	0.6	0.72	0.84	1	1.2	1.5	1.65	2.35	2.7	2.7	3.3	4.65	5	6	7	8	9	10
dk	头部外径最大值	1.9	2.3	2.6	3	3.8	4.7	5.5	7.3	8.4	9.3	11.3	15.8	18.3	21.5	25	28.5	32.5	36
dk	头部外径最小值	1.65	2.05	2.35	2.75	3.5	4.4	5.2	6.94	8.04	8.94	10.87	15.37	17.78	20.98	24.48	27.98	31.88	35.38
t	max	0.3	0.35	0.45	0.5	0.6	0.75	0.85	1.2	1.3	1.4	1.6	2.3	2.6	3	3.5	4	4.5	5
t	min	0.2	0.24	0.28	0.32	0.4	0.5	0.6	0.9	1	1.1	1.2	1.8	2	2.4	2.8	3.2	3.6	4
n	max	0.45	0.5	0.5	0.6	0.7	0.8	1	1.2	1.51	1.51	1.91	2.31	2.81	3.31	3.31	4.37	4.37	5.37
n	min	0.31	0.36	0.36	0.46	0.56	0.66	0.86	1.06	1.26	1.26	1.66	2.06	2.56	3.06	3.06	4.07	4.07	5.07

该标准（GOST R50403-1992）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：67

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化

全流程工序步骤：

低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒
