俄标平台标准档案编号：BJT-GOST-GOST-P52646-515B
现行有效
GOST P52646-2006

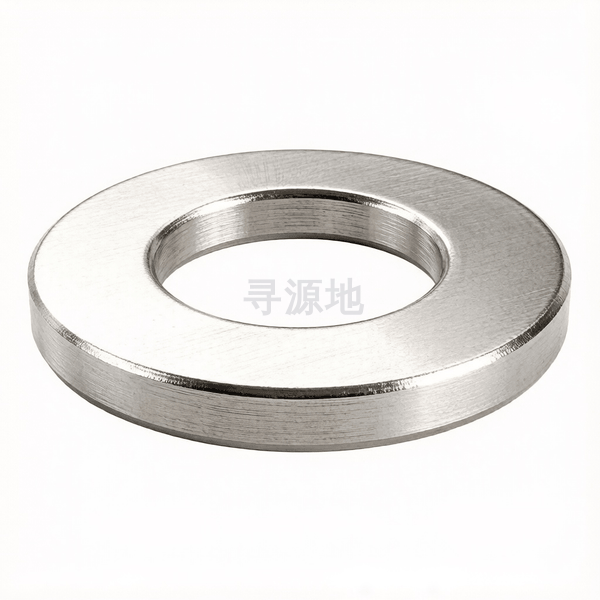

高强度栓接结构用平垫圈 淬火并回火
Plain washers for high-strength structural bolting,hardened and tempered
螺纹尺寸 d | Φ12 | Φ16 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ36 | |
|---|---|---|---|---|---|---|---|---|---|
| h | max | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 |
| h | min | 3.1 | 3.1 | 3.1 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 |
| dc | 法兰外径 最大值 | 27 | 34 | 42 | 44 | 50 | 56 | 60 | 72 |
| dc | 法兰外径 最小值 | 25.7 | 32.4 | 40.4 | 42.4 | 48.4 | 54.1 | 58.1 | 70.1 |
| d | 大径 最大值 | 14.43 | 18.43 | 22.52 | 24.52 | 26.52 | 30.52 | 33.62 | 39.62 |
| d | 大径 最小值 | 14 | 18 | 22 | 24 | 26 | 30 | 33 | 39 |
该标准（GOST P52646-2006）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
