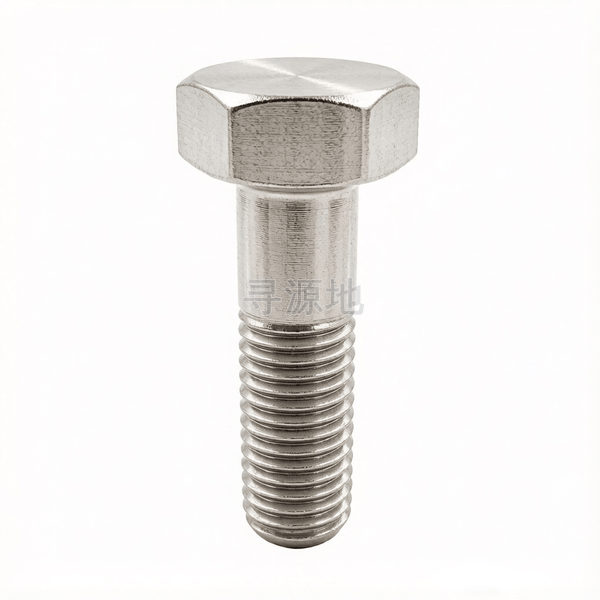

GOST 32484.4-2014

钢结构用高强度大六角头螺栓-HV型

High-strength structural bolting assemblies for preloading-system HV

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 5783	ISO 4017	DIN 933	ASME B18.2.1

螺纹尺寸 d		M12	M16	M20	M22	M24	M27	M30	M36
P	螺距	1.75	2	2.5	2.5	3	3	3.5	4
s	对边宽度最大值	22	27	32	36	41	46	50	60
s	对边宽度最小值	21.16	26.16	31	35	40	45	49	58.8
e	对角宽最小值	23.91	29.56	35.03	39.55	45.2	50.85	55.37	66.44
k	头部厚度最大值	8.45	10.75	13.9	14.9	15.9	17.9	20.05	24.05
k	头部厚度最小值	7.55	9.25	12.1	13.1	14.1	16.1	17.95	21.95
r	过渡圆角最小值	1.2	1.2	1.5	1.5	1.5	2	2	2
da	过渡圆径最大值	15.2	19.2	24	26	28	32	35	41
ds	max	12.7	16.7	20.84	22.84	24.84	27.84	30.84	37
ds	min	11.3	15.3	19.16	21.16	23.16	26.16	29.16	35

材料		钢	不锈钢	有色金属
通用技术条件		GB/T 16938
螺纹	公差	6g
螺纹	标准	GB/T 193、GB/T 9145
机械性能	等级	d < 3 mm: 按协议； 3 mm ≤ d ≤ 39 mm: 5.6、8.8、10.9； 3 mm ≤ d ≤ 16 mm: 9.8； d > 39 mm: 按协议	d ≤ 24 mm: A2-70、A4-70； 24 mm < d ≤ 39 mm: A2-50、A4-50； d > 39 mm: 按协议	CU2、CU3、AL4
机械性能	标准	3 mm ≤ d ≤ 39 mm: GB/T 3098.1； d < 3 mm 和 d > 39 mm: 按协议	d ≤ 39 mm: GB/T 3098.6； d > 39 mm: 按协议	GB/T 3098.10
公差	产品等级	d ≤ 24 mm 和 L ≤ 10 d 或 L ≤ 150 mm (按较小值): A； d > 24 mm 或 L > 10 d 或 L > 150 mm (按较小值): B
公差	标准	GB/T 3103.1
表面缺陷		GB/T 5779.1	-	-
表面处理	-	不经处理；电镀技术要求按 GB/T 5267.1；非电解锌片涂层技术要求按 GB/T 5267.2；热浸镀锌层技术要求按 GB/T 5267.3	简单处理；钝化处理技术要求按 GB/T 5267.4	简单处理；电镀技术要求按 GB/T 5267.1
表面处理	-	如需其他技术要求或表面处理，应由供需协议
验收及包装		GB/T 90.1、GB/T 90.2

应用热度指数：69

所属工业领域：建筑钢结构

核心连接场景：钢结构厂房、桥梁、高层钢框架、塔桅结构的节点连接

主要功能用途：承受钢结构节点的高强度拉剪复合载荷，保证摩擦型或承压型连接的可靠性

典型应用节点：

通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧

产品等级（精度）：A级/B级 (GB/T 5783或同等标准)

常用材料与性能等级：4.8; 8.8; 10.9; A2-70

对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑

全流程工序步骤：

盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
