GOST 17475-1980

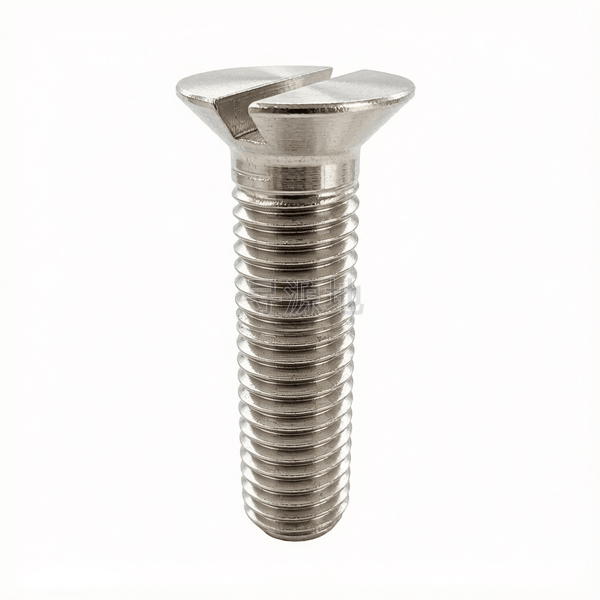

90°开槽沉头螺钉

90°Slotted countersunk flat head screws

国标 GB	国际 ISO	德标 DIN
GB/T 77~80	ISO 4026~4029	DIN 913

螺纹尺寸 d		M1	M1.2	M1.4	M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	螺距	0.25	0.25	0.3	0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	—	—	—	—	—	—	—
k	头部厚度最大值	0.6	0.72	0.84	0.96	1.2	1.5	1.65	1.93	2.2	2.5	3	4	5	6	7	8	9	10
dk	头部外径	1.9	2.3	2.6	3	3.8	4.7	5.6	6.5	7.4	9.2	11	14.5	18	21.5	25	28.5	32.5	36
t	max	0.3	0.35	0.45	0.5	0.6	0.73	0.85	1	1.1	1.35	1.6	2.1	2.6	3	3.5	4	4.5	5
t	min	0.2	0.24	0.28	0.32	0.4	0.5	0.6	0.7	0.8	1	1.2	1.6	2	2.4	2.8	3.2	3.6	4
n	max	0.45	0.5	0.5	0.6	0.7	0.8	1	1	1.2	1.51	1.91	2.31	2.81	3.31	3.31	4.37	4.37	5.37
n	min	0.31	0.36	0.36	0.46	0.56	0.66	0.86	0.86	1.06	1.26	1.66	2.06	2.56	3.06	3.06	4.07	4.07	5.07

该标准（GOST 17475-1980）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：67

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
