GJB 381.2-1987

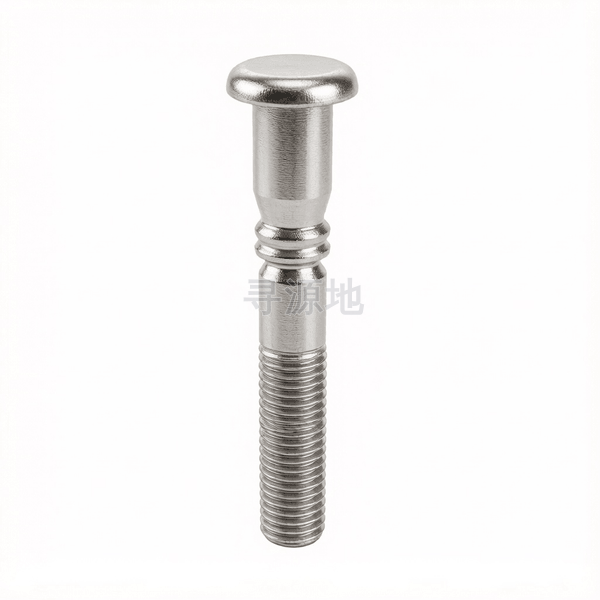

平头抗剪型环槽铆钉B型
Pins and collars,Protruding head,shear-Type B
螺纹尺寸 d | Φ4 | Φ5 | Φ6 | |
|---|---|---|---|---|
| dk | 头部外径 最大值 | 7 | 8 | 9.5 |
| dk | 头部外径 最小值 | 6.64 | 7.64 | 9.14 |
| d | 大径 最大值 | 4.015 | 5.015 | 6.015 |
| d | 大径 最小值 | 3.985 | 4.985 | 5.985 |
| t | max | 0.475 | 0.525 | 0.625 |
| t | min | 0.425 | 0.475 | 0.575 |
| L1 | max | 4.6 | 5.1 | 6.1 |
| L1 | min | 4.4 | 4.9 | 5.9 |
| t1 | max | 0.325 | 0.375 | 0.475 |
| t1 | min | 0.275 | 0.325 | 0.425 |
GJB 381.2-1987 国家标准规范技术条件与参数矩阵
材料 |
|
热处理 |
|
表面处理 |
|
技术条件 |
|
| L按设计要求取整数，δ≤ L ＜δ+1 A（拉铆）型总长: L1=L+T+30 B（镦铆）型总长: L2=L+T | |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
