军标平台标准档案编号：BJT-GJB-GJB-134.1-7433
现行有效
GJB 134.1-1986

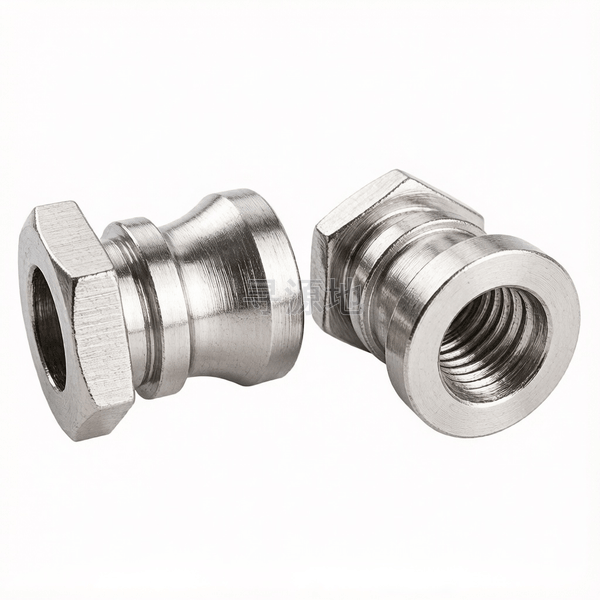

抗剪型高锁螺母
Shear type high lock nut
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 6170 | ISO 4032 | DIN 934 | ASME B18.2.2 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.25 |
| h | 高度/厚度 | 12 | 13.5 | 17 | 19.5 |
| s | 对边宽度 | 9 | 10 | 14 | 17 |
| e | 对角宽 最小值 | 10 | 11.2 | 15.8 | 19.2 |
| k | 头部厚度 | 2.5 | 3 | 3.5 | 4 |
| r | 过渡圆角 | 0.25 | 0.25 | 0.3 | 0.3 |
| t | max | 2.75 | 2.85 | 3.25 | 3.45 |
| t | min | 2.5 | 2.6 | 3 | 3.2 |
| d0 | 参数值 | 6.7 | 7.5 | 10 | 12.5 |
| d1 | max | 5.475 | 6.49 | 8.49 | 10.51 |
| d1 | min | 5.4 | 6.4 | 8.4 | 10.4 |
| d2 | max | 7.5 | 9 | 12 | 15 |
| d2 | min | 7.442 | 8.942 | 11.93 | 14.93 |
| d3 | max | 5.65 | 6.8 | 9.03 | 11.1 |
| d3 | min | 5.6 | 6.75 | 8.98 | 11.05 |
| d4 | max | 5.2 | 6.2 | 8.2 | 10.25 |
| d4 | min | 5.15 | 6.15 | 8.15 | 10.2 |
| ds | max | 8.4 | 10 | 14 | 17 |
| ds | min | 8.31 | 9.91 | 13.89 | 16.89 |
| h1 | max | 4.5 | 5 | 6 | 7 |
| h1 | min | 4.3 | 4.8 | 5.8 | 6.8 |
| k1 | max | 2.75 | 2.85 | 3.25 | 3.25 |
| k1 | min | 2.5 | 2.6 | 3 | 3 |
| k2 | max | 1.65 | 1.95 | 2.35 | 2.65 |
| k2 | min | 1.35 | 1.65 | 2.05 | 2.35 |
| t1 | max | 4.8 | 5.3 | 6.3 | 7.3 |
| t1 | min | 4.6 | 5.1 | 6.1 | 7.1 |
GJB 134.1-1986 国家标准规范技术条件与参数矩阵
材料 |
|
表面处理 |
|
技术条件 |
|
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧
生产制造工艺与质量控制
产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)
常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70
对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
全流程工序步骤：
冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
