军标平台标准档案编号：BJT-GJB-GJB-119.1A-EB45
现行有效
GJB 119.1A-2001

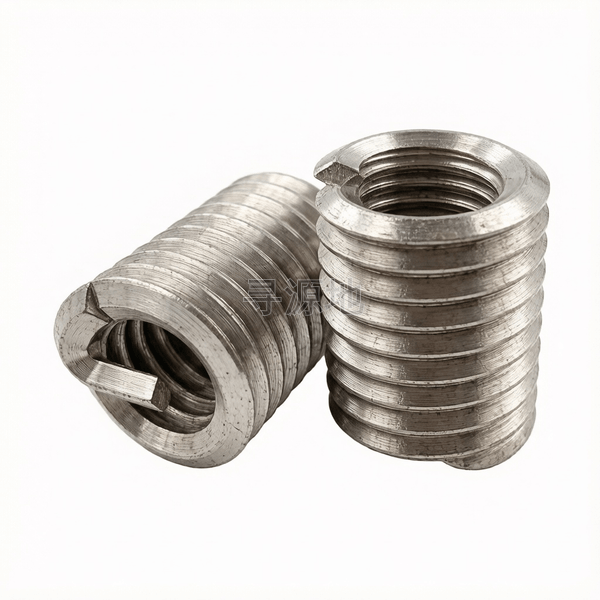

普通型有折断槽钢丝细牙螺套
The ordinary type has broken groove steel wire fine tooth screw sleeve
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 24425 | ISO 3530 | DIN 8140 |
螺纹尺寸 d | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 |
| b | max | 6.9 | 8.6 | 10.3 | 12.3 | 14.3 | 16.3 | 17.8 | 19.8 | 21.8 | 24.8 | 27.8 | 30.8 | 32.7 | 35.7 |
| b | min | 5.9 | 7.4 | 8.8 | 10.8 | 12.8 | 14.8 | 15.8 | 17.8 | 19.8 | 22.8 | 25.8 | 28.8 | 29.7 | 32.7 |
| d1 | max | 10.04 | 12.68 | 14.96 | 17.2 | 19.52 | 21.82 | 24.04 | 26.64 | 29.14 | 32.56 | 35.74 | 39.04 | 42.84 | 45.94 |
| d1 | min | 9.82 | 12.38 | 14.68 | 16.92 | 19.18 | 21.48 | 23.64 | 26.04 | 28.54 | 31.94 | 34.94 | 38.24 | 41.94 | 45.04 |
GJB 119.1A-2001 国家标准规范技术条件与参数矩阵
| 材料 | ||
材料 |
| |
标准 | ||
通用技术条件 |
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
铝合金/镁合金箱体低强度基体螺纹孔强化、航空铸件螺纹耐磨防滑牙、损坏内螺纹修复翻新
生产制造工艺与质量控制
产品等级（精度）：精密级 (配合内螺纹精度4H/5H)
常用材料与性能等级：304冷作硬化奥氏体不锈钢 (抗拉≥1400MPa); 黄铜
对应国际/德标：DIN 8140; ISO 3530; GB/T 24425
推荐表面防腐：本色超声波脱脂钝化;着色涂层(红/绿);二硫化钼干膜润滑
全流程工序步骤：
优质奥氏体不锈钢圆丝 → 精密冷轧拉拔成菱形截面线材 → 数控专用绕簧机高精卷制 → 冲压成型安装驱动柄及折断切口槽 → 超声波脱脂除油 → 硝酸钝化处理 → 喷涂二硫化钼干膜润滑剂 → 旋规通止检验 → 分装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
