军标平台标准档案编号：BJT-GJB-GJB-119.1A-8E4F
现行有效
GJB 119.1A-2001

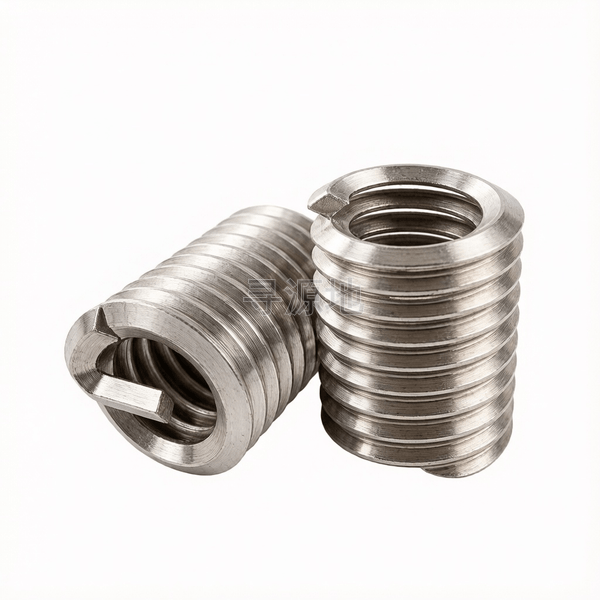

普通型有折断槽钢丝螺套
Ordinary type steel screw case with broken groove
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 24425 | ISO 3530 | DIN 8140 |
螺纹尺寸 d | M2 | M2.5 | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 |
| b | max | 1.5 | 2 | 2.4 | 3.2 | 4.1 | 4.9 | 5.9 | 6.6 | 8.3 | 10.1 | 11.8 | 13.8 | 15.2 | 17.2 | 19.2 | 20.7 | 23.7 | 26.2 | 29.2 | 31.6 | 34.6 |
| b | min | 1.1 | 1.5 | 1.9 | 2.5 | 3.3 | 3.9 | 4.9 | 5.4 | 6.8 | 8.4 | 9.8 | 11.8 | 12.7 | 14.7 | 16.7 | 17.7 | 20.7 | 22.7 | 25.7 | 27.6 | 30.6 |
| d1 | max | 2.76 | 3.4 | 4.1 | 5.36 | 6.54 | 7.84 | 8.94 | 10.34 | 12.8 | 14.98 | 17.38 | 19.74 | 22.24 | 24.5 | 27.04 | 29.24 | 32.74 | 36.36 | 39.36 | 43.26 | 46.36 |
| d1 | min | 2.62 | 3.22 | 3.9 | 5.16 | 6.32 | 7.62 | 8.72 | 10.06 | 12.52 | 14.68 | 17.08 | 19.34 | 21.84 | 24.1 | 26.44 | 28.64 | 32.04 | 35.56 | 38.56 | 42.36 | 45.46 |
GJB 119.1A-2001 国家标准规范技术条件与参数矩阵
| 材料 | ||
材料 |
| |
标准 | ||
通用技术条件 |
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
铝合金/镁合金箱体低强度基体螺纹孔强化、航空铸件螺纹耐磨防滑牙、损坏内螺纹修复翻新
生产制造工艺与质量控制
产品等级（精度）：精密级 (配合内螺纹精度4H/5H)
常用材料与性能等级：304冷作硬化奥氏体不锈钢 (抗拉≥1400MPa); 黄铜
对应国际/德标：DIN 8140; ISO 3530; GB/T 24425
推荐表面防腐：本色超声波脱脂钝化;着色涂层(红/绿);二硫化钼干膜润滑
全流程工序步骤：
优质奥氏体不锈钢圆丝 → 精密冷轧拉拔成菱形截面线材 → 数控专用绕簧机高精卷制 → 冲压成型安装驱动柄及折断切口槽 → 超声波脱脂除油 → 硝酸钝化处理 → 喷涂二硫化钼干膜润滑剂 → 旋规通止检验 → 分装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
