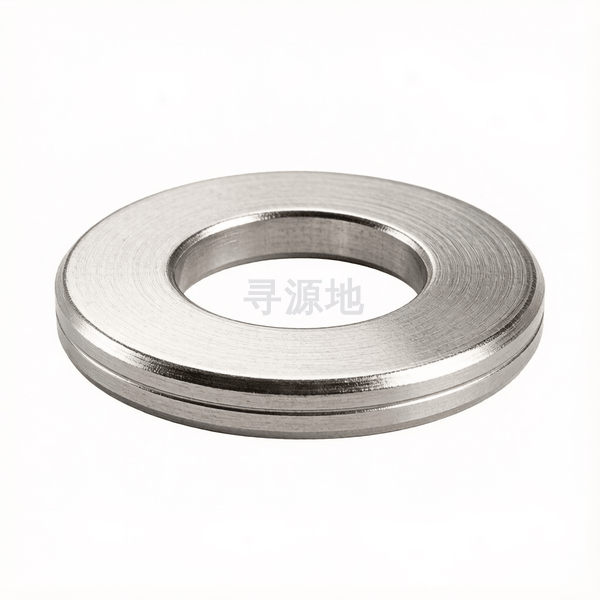

GB 97-1976

平垫 B型

Plain washers-type B

国标 GB	国际 ISO	德标 DIN
GB 97-1976	ISO 7089	DIN 125A

螺纹尺寸 d		Φ1	Φ1.2	Φ1.4	Φ1.6	Φ2	Φ2.5	Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ36	Φ42	Φ48
h	高度/厚度	0.3	0.3	0.3	0.3	0.3	0.5	0.5	0.8	0.8	1.5	1.5	2	2	2	3	3	3	3	4	4	4	5	7	8
dc	法兰外径最大值	3	3.2	3.5	4	5	6.5	7	9	10	12.5	17	21	24	28	30	34	37	39	44	50	56	66	78	92
dc	法兰外径最小值	2.75	2.9	3.2	3.7	4.7	6.14	6.64	8.64	9.64	12.07	16.57	20.48	23.48	27.48	29.48	33.38	36.38	38.38	43.38	49.38	55.26	65.26	77.26	91.13
d	大径最大值	1.22	1.42	1.62	1.82	2.32	2.82	3.36	4.36	5.46	6.6	8.6	10.74	13.24	15.24	17.24	19.28	21.28	23.28	25.28	28.28	31.34	37.34	43.34	50.34
d	大径最小值	1.1	1.3	1.5	1.7	2.2	2.7	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21	23	25	28	31	37	43	50

该标准（GB 97-1976）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (d≤36mm); C级 (d>36mm)

推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：61

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大

产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)

常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

全流程工序步骤：

冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
