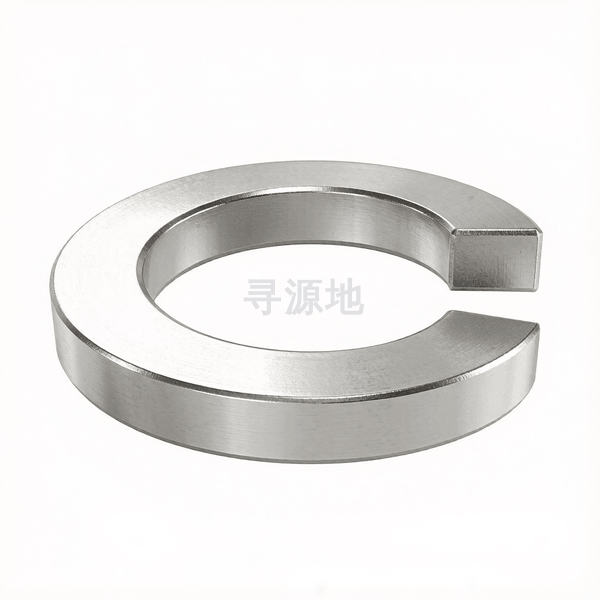

GB 93-1976

标准型弹簧垫圈

Spring washers

国标 GB	德标 DIN
GB 93-1976	DIN 127B

螺纹尺寸 d		Φ2	Φ2.5	Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ36	Φ42	Φ48
b	max	0.68	0.9	1.1	1.3	1.7	2.1	2.65	3.15	3.7	4.2	4.2	4.7	5.2	5.2	6.2	6.2	6.8	7.3	8.3	9.3
b	min	0.52	0.7	0.9	1.1	1.5	1.9	2.35	2.85	3.3	3.8	3.8	4.3	4.8	4.8	5.8	5.8	6.2	6.7	7.7	8.7
h	max	0.68	0.9	1.1	1.3	1.7	2.1	2.65	3.15	3.7	4.2	4.2	4.7	5.2	5.2	6.2	6.2	6.8	7.3	8.3	9.3
h	min	0.52	0.7	0.9	1.1	1.5	1.9	2.35	2.85	3.3	3.8	3.8	4.3	4.8	4.8	5.8	5.8	6.2	6.7	7.7	8.7
h	max	1.55	2.13	2.6	3	4.05	5	6.5	8	9	10.5	10.5	11.5	13	13	15	15	17	18	21	23
h	min	1.25	1.63	2	2.4	3.25	4	5	6	7	8	8	9	10	10	12	12	13	14	16	18
d	大径最大值	2.3	2.8	3.3	4.4	5.4	6.7	8.7	10.7	12.8	14.9	16.9	19.1	21.3	23.3	25.5	28.5	31.5	37.8	43.8	50.2
d	大径最小值	2.1	2.6	3.1	4.1	5.1	6.2	8.2	10.2	12.3	14.3	16.3	18.3	20.5	22.5	24.5	27.5	30.5	36.6	42.6	49

该标准（GB 93-1976）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级标准弹性级

推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢

表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：88

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退

产品等级（精度）：标准弹性级

常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢

对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)

推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层

全流程工序步骤：

扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
