GB/T 9160.2-3-2006

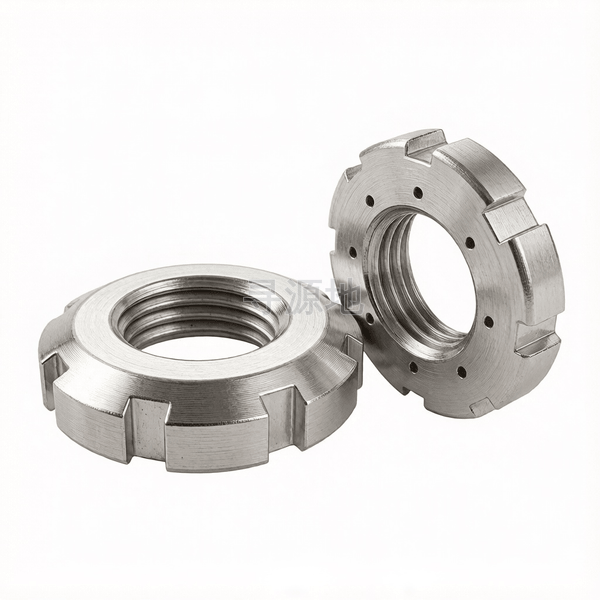

滚动轴承用8槽锁紧螺母表3

8 Slots lock nuts for use with rolling bearings-Table 3

本标准已废止，现行替代版本为：GB/T 9160.2-3-2017

国标 GB	国际 ISO	德标 DIN
GB/T 9160.2-3-2006	ISO 4026~4029	DIN 913

螺纹尺寸 d		Tr220	Tr240	Tr260	Tr280	Tr300	Tr320	Tr340	Tr360	Tr380	Tr400	Tr420	Tr440	Tr460	Tr480	Tr500	Tr530	Tr560	Tr600	Tr630	Tr670	Tr710	Tr750	Tr800	Tr850	Tr900	Tr950	Tr1000	Tr1060
P	螺距	4	4	4	4	4	5	5	5	5	5	5	5	5	5	5	6	6	6	6	6	7	7	7	7	7	8	8	8
k	头部厚度最大值	32	34	36	38	40	42	55	58	60	62	70	70	75	75	80	80	85	85	95	106	106	112	112	118	125	125	125	125
k	头部厚度最小值	31.28	33.28	35.19	37.19	39.19	41.11	54.11	57.11	59.11	61.11	69.03	69.03	74.03	74.03	79.03	78.9	83.9	83.9	93.9	104.75	104.75	110.75	110.75	116.6	123.6	123.6	123.6	123.35
dk	头部外径最大值	280	300	330	350	380	400	440	460	490	520	540	560	580	620	630	670	710	750	800	850	900	950	1000	1060	1120	1170	1240	1300
dk	头部外径最小值	279.28	299.28	329.19	349.19	379.19	399.11	439.11	459.11	489.11	519.11	539.03	559.03	579.03	619.03	629.03	668.9	708.9	748.9	798.9	848.75	898.75	948.75	998.75	1058.6	1118.6	1168.6	1238.6	1298.35
t	max	11.85	11.85	14.1	14.1	14.1	14.3	17.3	17.3	20.3	20.3	20.5	22.5	22.5	22.5	25.5	25.8	27.8	27.8	30.8	31.2	33.2	37.2	37.2	41.6	41.6	41.6	41.6	42
t	min	10	10	12	12	12	12	15	15	18	18	18	20	20	20	23	23	25	25	28	28	30	34	34	38	38	38	38	38
d1	max	250	270	300	320	340	360	400	420	440	460	490	510	540	560	580	610	650	690	730	775	825	875	925	975	1030	1080	1140	1210
d1	min	249.28	269.28	299.19	319.19	339.19	359.11	399.11	419.11	439.11	459.11	489.03	509.03	539.03	559.03	579.03	608.9	648.9	688.9	728.9	773.75	823.75	873.75	923.75	973.6	1028.6	1078.6	1138.6	1208.35
n	max	21.15	21.15	25.3	25.3	25.3	25.4	29.4	29.4	33.4	33.4	33.55	37.55	37.55	37.55	41.55	41.75	46.75	46.75	51.75	52	57	62	62	72.3	72.3	72.3	72.3	72.6
n	min	20	20	24	24	24	24	28	28	32	32	32	36	36	36	40	40	45	45	50	50	55	60	60	70	70	70	70	70

GB/T 9160.2-3-2006 国家标准规范技术条件与参数矩阵


材料		优质碳素结构钢
材料		标准	GB/T 699 - 1999
表面处理		锁紧卡用螺栓不应有裂缝、裂纹、凹痕、皱纹和切痕
螺纹	公差	普通螺纹的公差带5H; 梯形螺纹的公差带7H
螺纹	标准	普通螺纹GB/T 2516 - 2003；梯形螺纹GB/T 5796.4 - 2005； GB/T 192 - 2003、GB/T 196 - 2003、GB/T 5796.1 - 2005、GB/T 5796.3 - 2005
机械性能	抗拉强度 σb	不应低于350

应用热度指数：90

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
