国标平台标准档案编号：BJT-GB-9160.2-2-041D
现行有效
GB/T 9160.2-2-2017

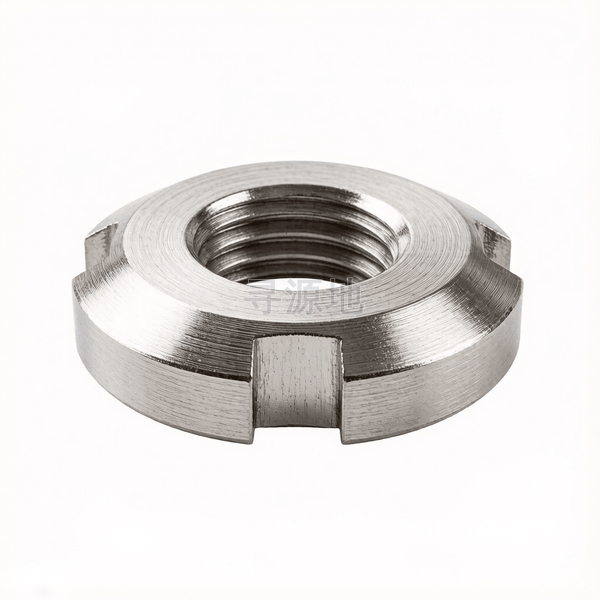

滚动轴承用4槽锁紧螺母(d≥210mm) 表2
4 Slots lock nuts for use with rolling bearings(d≥210mm)-Table 2
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 9160.2-2-2017 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | Tr210 | Tr220 | Tr230 | Tr240 | Tr250 | Tr260 | Tr280 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| k | 头部厚度 最大值 | 30 | 32 | 34 | 34 | 36 | 36 | 38 |
| k | 头部厚度 最小值 | 29.28 | 31.28 | 33.28 | 33.28 | 35.28 | 35.19 | 37.19 |
| dk | 头部外径 最大值 | 270 | 280 | 290 | 300 | 320 | 330 | 350 |
| dk | 头部外径 最小值 | 269.28 | 279.28 | 289.28 | 299.28 | 319.28 | 329.19 | 349.19 |
| t | max | 11.85 | 11.85 | 11.85 | 11.85 | 11.85 | 14.1 | 14.1 |
| t | min | 10 | 10 | 10 | 10 | 10 | 12 | 12 |
| d1 | max | 238 | 250 | 260 | 270 | 290 | 300 | 320 |
| d1 | min | 237.28 | 249.28 | 259.28 | 269.28 | 289.28 | 299.19 | 319.19 |
| n | max | 21.15 | 21.15 | 21.15 | 21.15 | 21.15 | 25.3 | 25.3 |
| n | min | 20 | 20 | 20 | 20 | 20 | 24 | 24 |
GB/T 9160.2-2-2017 国家标准规范技术条件与参数矩阵
| 材料 | ||
材料 |
| |
标准 | ||
表面处理 |
| |
螺纹 | 公差 |
|
标准 | ||
机械性能 | 抗拉强度 σb |
|
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
