GB/T 854-1988

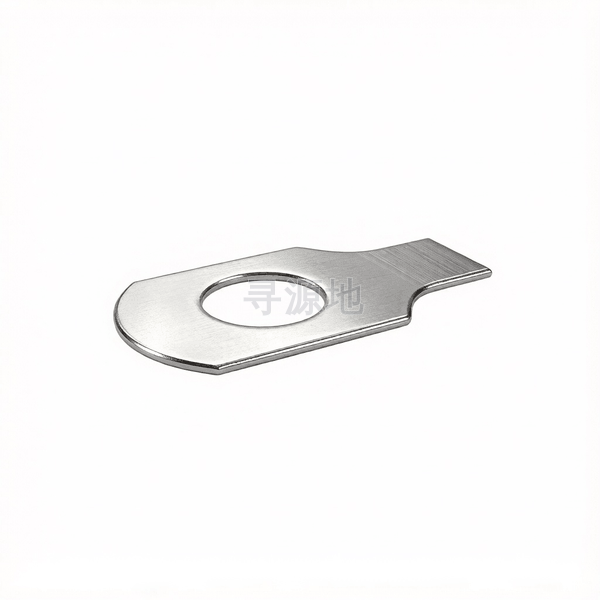

单耳止动垫圈

Tab washers with long tab

国标 GB	国际 ISO	德标 DIN
GB/T 854-1988	ISO 7089	DIN 125A

螺纹尺寸 d		Φ2.5	Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ36	Φ42	Φ48
h	高度/厚度	0.4	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1	1	1	1.5	1.5	1.5	1.5	1.5
dc	法兰外径最大值	8	10	14	17	19	22	26	32	32	40	45	45	50	50	58	63	75	88	100
dc	法兰外径最小值	7.64	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38	49.38	49.38	57.26	62.26	74.26	87.13	99.13
r	过渡圆角	2.5	2.5	2.5	2.5	4	4	6	10	10	10	10	10	10	10	16	16	16	16	16
d	大径最大值	2.95	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52	23.52	25.52	28.52	31.62	37.62	43.62	50.62
d	大径最小值	2.7	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21	23	25	28	31	37	43	50
L	max	10.29	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5	42.5	42.5	48.5	52.6	62.6	70.6	80.6
L	min	9.71	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5	41.5	41.5	47.5	51.4	61.4	69.4	79.4
b1	参数值	6	7	9	11	12	16	19	21	25	32	38	38	39	42	48	55	65	78	90

GB/T 854-1988 国家标准规范技术条件与参数矩阵


技术条件	按GB/T 98规定

应用热度指数：88

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大

产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)

常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

全流程工序步骤：

冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
