国标平台标准档案编号：BJT-GB-831-1C48
现行
GB/T 831-1988

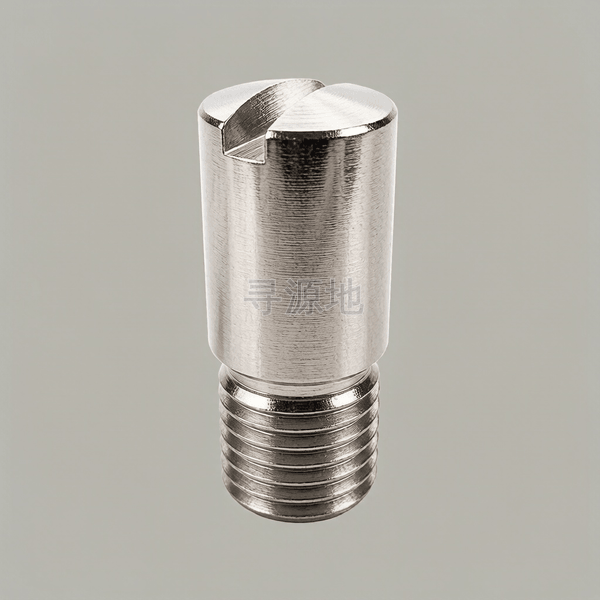

开槽无头轴位螺钉
Slotted shoulder screws
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 831-1988 | ISO 7045 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| a | 末端距 | 1 | 1 | 1 | 1 | 1.5 | 1.5 | 2 | 2 | 3 |
| t | min | 0.6 | 0.7 | 0.9 | 1 | 1.4 | 1.7 | 2 | 2.5 | 3 |
| d1 | 参数值 | 1.1 | 1.4 | 1.8 | 2.2 | 3 | 3.8 | 4.5 | 6.2 | 7.8 |
| ds | max | 2.48 | 2.98 | 3.47 | 3.97 | 4.97 | 5.97 | 7.96 | 9.96 | 11.95 |
| ds | min | 2.42 | 2.92 | 3.395 | 3.895 | 4.895 | 5.895 | 7.87 | 9.87 | 11.84 |
| n | max | 0.6 | 0.7 | 0.7 | 0.8 | 1 | 1 | 1.51 | 1.91 | 2.31 |
| n | min | 0.46 | 0.56 | 0.66 | 0.66 | 0.86 | 0.86 | 1.26 | 1.66 | 2.06 |
GB/T 831-1988 国家标准规范技术条件与参数矩阵
| 钢 | 不锈钢 | ||
螺纹 | 公差 |
| |
标准 | |||
机械性能 | 等级 |
|
|
标准 | |||
公差 | 产品等级 |
| |
标准 | |||
表面处理 |
|
| |
验收及包装 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
