国标平台标准档案编号：BJT-GB-802.3-CDCE
现行
GB/T 802.3-2009

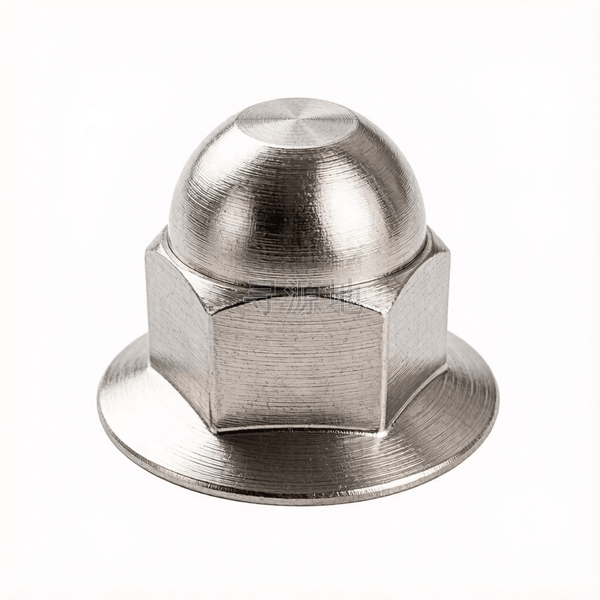

六角法兰面盖形螺母 焊接型
Acorn hexagon nuts with flange—Welding type
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 802.3-2009 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 3 |
| h | 高度/厚度 | 0.5 | 0.5 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1.2 | 1.2 |
| s | 对边宽度 最大值 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 30 | 36 |
| s | 对边宽度 最小值 | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 29.16 | 35 |
| e | 对角宽 最小值 | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 20.03 | 23.35 | 26.75 | 32.95 | 39.55 |
| k | 头部厚度 最大值 | 7.5 | 9 | 11 | 14 | 18 | 22 | 26 | 30 | 32 | 36 |
| k | 头部厚度 最小值 | 7.14 | 8.64 | 10.57 | 13.57 | 17.57 | 21.48 | 25.48 | 29.48 | 31 | 35 |
| dk | 头部外径 最大值 | 6.5 | 7.5 | 9.5 | 12.5 | 15 | 17 | 20 | 23 | 28 | 34 |
| dc | 法兰外径 最大值 | 9 | 11.8 | 14.2 | 17.9 | 21.8 | 26 | 29.9 | 34.5 | 42.8 | 46 |
| m | max | 4.5 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 |
| m | min | 4.2 | 4.7 | 5.7 | 7.64 | 9.64 | 11.57 | 13.3 | 15.3 | 18.7 | 22.7 |
GB/T 802.3-2009 国家标准规范技术条件与参数矩阵
| 钢 | 不锈钢 | ||
通用技术条件 | |||
螺纹 | 公差 |
| |
标准 | |||
机械性能 | 等级 |
|
|
标准 | |||
公差 | 产品等级 |
| |
标准 | |||
表面处理 |
|
| |
| 如需其他表面处理，应由供需双方协议 | |||
表面缺陷 | |||
验收及包装 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
