国标平台标准档案编号：BJT-GB-799-2875
现行
GB/T 799-2020

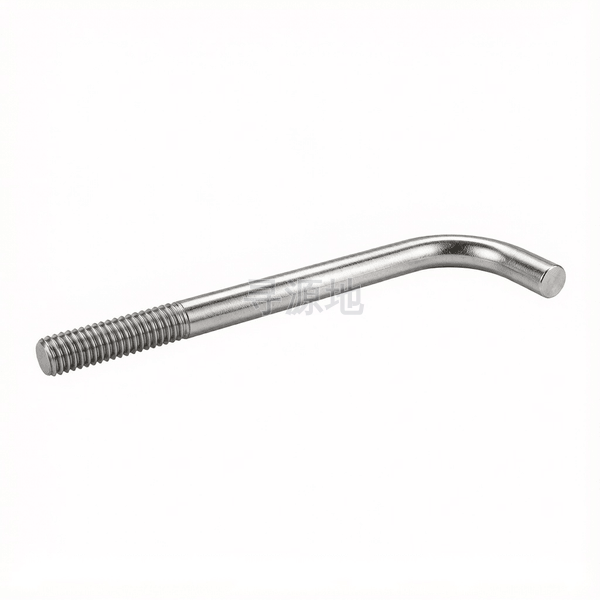

C型地脚螺栓
Foundation bolts
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 799-2020 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 6 |
| b | max | 33.5 | 39 | 43.5 | 54 | 63 | 74 | 87 | 102 | 115 | 130 | 151 | 172 | 192 |
| b | min | 31 | 36 | 40 | 50 | 58 | 68 | 80 | 94 | 106 | 120 | 140 | 160 | 180 |
| r | 过渡圆角 | 16 | 20 | 24 | 32 | 40 | 48 | 60 | 72 | 84 | 96 | 112 | 128 | 144 |
| ds | max | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 | 56 | 64 | 72 |
| ds | min | 7.19 | 9.03 | 10.86 | 14.7 | 18.38 | 22.05 | 27.73 | 33.4 | 39.08 | 44.75 | 52.43 | 60.1 | 68.1 |
| L1 | 参数值 | 32 | 40 | 48 | 64 | 80 | 96 | 120 | 144 | 168 | 192 | 224 | 256 | 288 |
GB/T 799-2020 国家标准规范技术条件与参数矩阵
| 钢 | ||
通用技术条件 | ||
螺纹 | 公差 |
|
标准 | ||
机械性能 | 等级 |
|
标准 |
| |
公差 | 等级 |
|
标准 | ||
表面缺陷 | ||
表面处理 |
| |
验收及包装 | ||
| ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑锚固
核心连接场景：混凝土结构锚固、幕墙安装、设备基础固定、钢结构柱脚连接
主要功能用途：在混凝土/砌体中提供抗拉拔锚固力，固定设备底座、幕墙龙骨、钢结构及重型构件
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
