GB/T 5789-1986

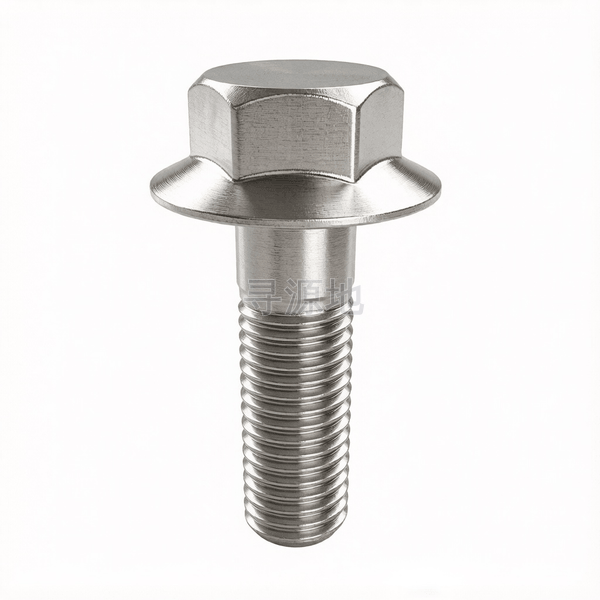

加大系列六角头法兰面螺栓(B型)
Large Hexagon Head Flange bolts—Type B
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 5789-1986 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| s | 对边宽度 最大值 | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
| s | 对边宽度 最小值 | 7.64 | 9.64 | 12.57 | 14.57 | 17.57 | 20.16 | 23.16 | 29.16 |
| e | 对角宽 最小值 | 8.56 | 10.8 | 14.08 | 16.32 | 19.68 | 22.58 | 25.94 | 32.66 |
| k | 头部厚度 最大值 | 5.4 | 6.6 | 8.1 | 9.2 | 10.4 | 12.4 | 14.1 | 17.7 |
| dc | 法兰外径 最大值 | 11.8 | 14.2 | 18 | 22.3 | 26.6 | 30.5 | 35 | 43 |
| r | 过渡圆角 最小值 | 0.1 | 0.1 | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| da | 过渡圆径 最大值 | 6.2 | 7.4 | 10 | 12.6 | 15.2 | 17.7 | 20.7 | 25.7 |
| ds | max | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| ds | min | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 |
| Lf | max | 1.4 | 2 | 2 | 2 | 3 | 3 | 3 | 4 |
GB/T 5789-1986 国家标准规范技术条件与参数矩阵
| 材料 | 钢 | 不锈钢 | |
螺纹 | 公差 |
| |
标准 | |||
机械性能 | 等级 |
|
|
标准 | |||
公差 | 产品等级 |
| |
标准 | |||
表面处理 |
|
| |
表面缺陷 |
| ||
验收及包装 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑钢结构
核心连接场景：钢结构厂房、桥梁、高层钢框架、塔桅结构的节点连接
主要功能用途：承受钢结构节点的高强度拉剪复合载荷，保证摩擦型或承压型连接的可靠性
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
