GB/T 5784-1986

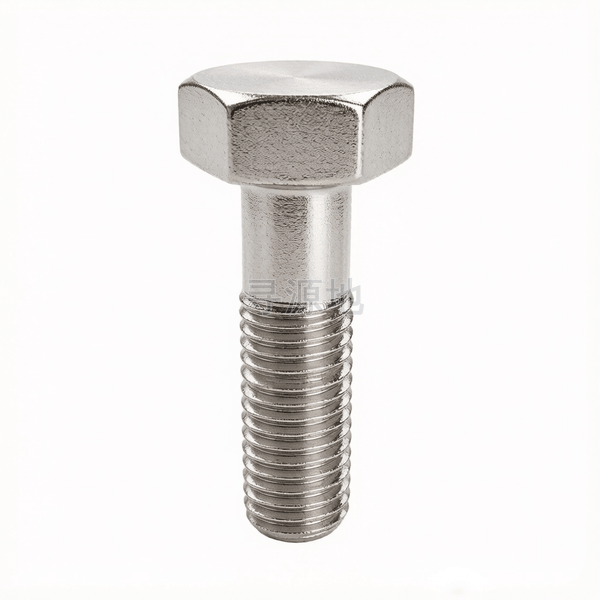

细杆六角头螺栓
Hexagon head bolts with reduced shank
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 5784-1986 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| s | 对边宽度 最大值 | 5.5 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 30 |
| s | 对边宽度 最小值 | 5.2 | 6.64 | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 | 20.16 | 23.16 | 29.16 |
| e | 对角宽 最小值 | 5.98 | 7.5 | 8.63 | 10.89 | 14.2 | 17.59 | 19.85 | 22.78 | 26.17 | 32.95 |
| k | 头部厚度 最大值 | 2.2 | 3 | 3.74 | 4.24 | 5.54 | 6.69 | 7.79 | 9.09 | 10.29 | 12.85 |
| k | 头部厚度 最小值 | 1.8 | 2.6 | 3.26 | 3.76 | 5.06 | 6.11 | 7.21 | 8.51 | 9.71 | 12.15 |
| r | 过渡圆角 最小值 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.8 |
| da | 过渡圆径 最大值 | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 22.4 |
| ds | 参数值 | 2.68 | 3.55 | 4.48 | 5.35 | 7.19 | 9.03 | 10.86 | 12.7 | 14.7 | 18.38 |
GB/T 5784-1986 国家标准规范技术条件与参数矩阵
| 材料 | 钢 | 不锈钢 | |
螺纹 | 公差 |
| |
标准 | |||
机械性能 | 等级 |
|
|
标准 |
|
| |
公差 | 产品等级 |
|
|
标准 |
| ||
表面处理 |
|
| |
表面缺陷 |
| ||
验收及包装 |
| ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
